Przewód instalacyjny H07V-K (LGY) 10 450/750V, czarny KRĄŻEK | G-102975 TF Kable

Opis i Kluczowe Cechy

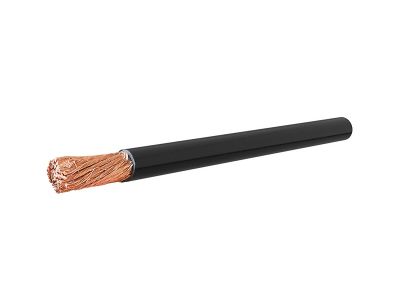

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany przez renomowanego producenta TF-Kable. Produkt charakteryzuje się konstrukcją jednożyłową z miedzianą żyłą wielodrutową giętką klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana z polwinitu (PVC) w kolorze czarnym zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, a możliwość pracy przy napięciu do 1000V AC wewnątrz urządzeń rozszerza spektrum jego zastosowań.

• Wysoka elastyczność: Dzięki zastosowaniu miedzi klasy 5, przewód jest podatny na zginanie, co minimalizuje ryzyko uszkodzenia żyły podczas formowania wiązek.
• Trwała izolacja: Polwinitowa powłoka (V) chroni przed czynnikami zewnętrznymi i zapewnia długowieczność instalacji.
• Uniwersalność: Przewód dedykowany zarówno do obwodów siłowych, jak i sygnalizacyjnych czy kontrolnych.
• Polska produkcja: Gwarancja najwyższych standardów jakościowych od TF-Kable.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego dopuszczenie do obrotu i stosowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania bezpieczeństwa pożarowego oraz normy dotyczące przewodności miedzi stosowanej w elektrotechnice.

Zastosowanie

Przewód LGY 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Okablowania wewnętrznego w rozdzielnicach elektrycznych, szafach sterowniczych i aparatach modułowych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w systemach oświetleniowych oraz obwodach kontrolno-sygnalizacyjnych.
• Połączeń wewnątrz urządzeń elektrycznych, gdzie dopuszczalne jest napięcie robocze do 1000V AC lub 750V DC względem ziemi.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych, które są niezbędne przy podłączaniu żyły wielodrutowej do zacisków śrubowych lub sprężynowych. Zapewnia to optymalny styk i zapobiega przecinaniu pojedynczych drucików miedzi. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury izolacji. W przypadku układania w rurach instalacyjnych, należy unikać nadmiernego wypełnienia przekroju rury, co ułatwi ewentualną wymianę przewodu w przyszłości i zapewni odpowiednie odprowadzanie ciepła.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych chroniących przed promieniowaniem UV i wilgocią.
• Jaki jest maksymalny prąd dla przekroju 10 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia. Standardowo dla 10 mm² w powietrzu przyjmuje się wartości w granicach 50-60A, jednak zawsze należy to zweryfikować z tabelami obciążalności długotrwałej dla konkretnych warunków.
• Czy przewód jest odporny na oleje? Standardowa izolacja PVC posiada ograniczoną odporność na substancje chemiczne i oleje. W środowiskach przemysłowych narażonych na kontakt z agresywną chemią zaleca się stosowanie przewodów o podwyższonej odporności.
