Opis i Kluczowe Cechy

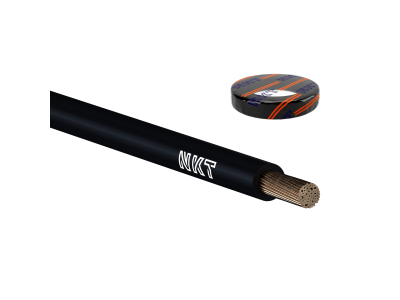

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki NKT charakteryzuje się miedzianą żyłą wielodrutową giętką (klasy 5), co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, zapewniając stabilność przesyłu energii przy zachowaniu optymalnych parametrów cieplnych.

• Przekrój 10 mm²: Pozwala na przewodzenie znacznych prądów roboczych, minimalizując spadki napięcia w instalacji.
• Giętkość klasy 5: Ułatwia formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Izolacja PVC: Polwinitowa powłoka w kolorze czarnym zapewnia trwałość i łatwą identyfikację fazy w układach trójfazowych.
• Napięcie 450/750V: Szeroki zakres zastosowań w instalacjach siłowych i sterowniczych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje konstrukcję: litera 'H' wskazuje na zgodność z normami zharmonizowanymi, '07' określa napięcie znamionowe 450/750V, 'V' oznacza izolację polwinitową, a 'K' sygnalizuje giętką strukturę żyły miedzianej przeznaczoną do układania na stałe.

Zastosowanie

Dzięki swojej konstrukcji, przewód LGY 10 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest duża elastyczność przy dużych przekrojach.
• Układania w rurkach instalacyjnych (peszlach) montowanych podtynkowo oraz natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych, gdzie występuje ryzyko drgań lub potrzeba częstego serwisowania.
• Zastosowań w pomieszczeniach suchych, w zamkniętych układach instalacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły wielodrutowej. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk elektryczny w zaciskach aparatury. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, co zapobiega pękaniu polwinitu podczas formowania trasy kablowej.

FAQ

• Czy ten przewód można stosować bezpośrednio w ziemi? Nie, przewody typu H07V-K (LGY) nie są przystosowane do bezpośredniego układania w ziemi. Wymagają one ochrony w postaci rur instalacyjnych lub koryt.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu. LGY to tradycyjne polskie oznaczenie, natomiast H07V-K to oznaczenie według normy zharmonizowanej.
• Czy czarny kolor izolacji ma znaczenie techniczne? Kolor czarny jest standardowo używany do identyfikacji przewodów fazowych w instalacjach prądu zmiennego lub biegunów w instalacjach prądu stałego.
