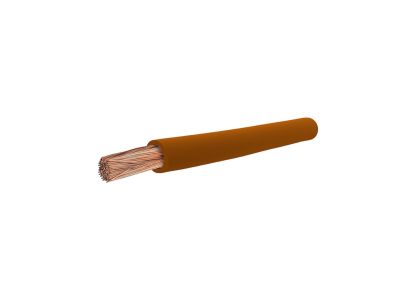

Przewód instalacyjny H07V-K (LGY) 10 450/750V, brązowy KRĄŻEK | 5901854405759 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną polską markę ELPAR. Oznaczenie H07V-K według normy zharmonizowanej wskazuje na przewód wykonany na napięcie znamionowe 450/750V, co pozwala na jego bezpieczne stosowanie w szerokim spektrum instalacji niskiego napięcia. Litera 'V' w kodzie oznacza izolację wykonaną z polwinitu (PVC), który charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz odpornością na uszkodzenia mechaniczne.

• Żyła miedziana wielodrutowa: Konstrukcja klasy 5 (giętka) znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych.
• Przekrój 10 mm²: Pozwala na stabilne przesyłanie prądów o większym natężeniu, minimalizując spadki napięcia w instalacji.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w układach wielofazowych, co podnosi standardy bezpieczeństwa i porządku w rozdzielnicy.
• Napięcie znamionowe: 450/750V zapewnia odpowiedni margines bezpieczeństwa dla standardowych sieci zasilających.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa elektrycznego. Zastosowanie izolacji polwinitowej (V) oraz miedzianej żyły giętkiej (K) jest zgodne z wytycznymi dotyczącymi przewodów jednożyłowych bez powłoki do układania na stałe. Przewód spełnia wymagania niezbędne do stosowania w profesjonalnych instalacjach przemysłowych i budowlanych na terenie całej Unii Europejskiej.

Zastosowanie

Przewód H07V-K 10 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Dzięki swojej elastyczności jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagane jest precyzyjne prowadzenie tras kablowych.
• Układania w rurkach instalacyjnych (peszlach) montowanych zarówno na tynku, jak i pod tynkiem.
• Połączeń wewnątrz urządzeń elektroenergetycznych, gdzie występują drgania lub wymagany jest mały promień gięcia.
• Stosowania w pomieszczeniach suchych, w zamkniętych układach instalacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu LGY 10 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły wielodrutowej. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje trwały styk elektryczny. Przy dokręcaniu w zaciskach aparatury modułowej należy zachować odpowiedni moment dokręcania określony przez producenta osprzętu (zazwyczaj wyrażony w Nm), aby uniknąć przegrzewania się punktów styku. Promień gięcia nie powinien być mniejszy niż zalecany dla przewodów o izolacji PVC, co chroni strukturę miedzi przed nadmiernym zmęczeniem materiałowym.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do pracy wewnątrz budynków, w pomieszczeniach suchych oraz w osłonach takich jak rurki instalacyjne. Nie jest zalecany do bezpośredniego wystawienia na działanie promieni UV i warunków atmosferycznych bez dodatkowej ochrony.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu. LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według europejskiej normy zharmonizowanej.
• Czy przewód jest dostarczany w jednym odcinku? Produkt sprzedawany jest w formie krążka, co ułatwia transport i odwijanie przewodu podczas prac instalacyjnych.
