Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, szary KRĄŻEK | WCA2101E005DI0O Eltrim

Opis i Kluczowe Cechy

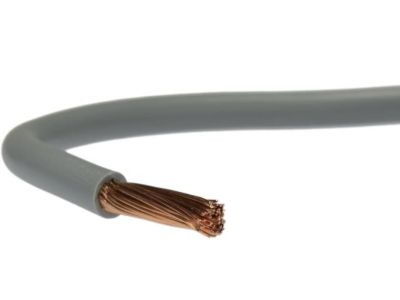

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów elektroenergetycznych. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach oraz korytach kablowych. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na szerokie spektrum zastosowań w instalacjach sterowniczych i zasilających. Szary kolor izolacji umożliwia precyzyjną identyfikację obwodów zgodnie ze schematem projektowym.

• Klasa giętkości 5: Umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Wytrzymałość termiczna: Maksymalna temperatura żyły podczas pracy wynosi +70°C, co zapewnia stabilność parametrów przy nominalnym obciążeniu.
• Bezpieczeństwo pożarowe: Produkt spełnia normy EN 50399 ECA oraz IEC/EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia.
• Standard VDE: Zgodność z rygorystycznymi normami VDE potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania.

Zgodność z Normami

Przewód H07V-K (LGY) został zaprojektowany i wyprodukowany w oparciu o zharmonizowane normy europejskie, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych. Spełnia on wymagania normy EN 50399 w klasie reakcji na ogień Eca, co jest standardem w budownictwie ogólnym. Dodatkowo, zgodność z międzynarodową normą IEC/EN 60332-1-2 potwierdza, że przewód jest odporny na pionowe rozprzestrzenianie się płomienia na pojedynczym kablu. Konstrukcja jest w pełni zgodna z wytycznymi VDE, co czyni go produktem uznawanym na rynkach międzynarodowych.

Zastosowanie

Dzięki swojej elastyczności i parametrom napięciowym, przewód LGY 1,5 mm² znajduje szerokie zastosowanie w branży elektro-technicznej. Jest idealnym wyborem do okablowania szaf sterowniczych, rozdzielnic niskiego napięcia oraz pulpitów sterowniczych. Doskonale sprawdza się wewnątrz urządzeń elektrycznych, w systemach oświetleniowych oraz w rurkach instalacyjnych i kanałach zamkniętych. Ze względu na klasę giętkości 5, jest szczególnie polecany tam, gdzie instalacja wymaga częstych zgięć lub jest narażona na drgania, które mogłyby uszkodzić sztywne przewody typu drut.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe wynosi od -5°C do +50°C. Praca w temperaturach niższych może prowadzić do uszkodzenia izolacji PVC. Ze względu na wielodrutową strukturę żyły (linka), przy podłączaniu do zacisków śrubowych lub sprężynowych, bezwzględnie zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych. Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk elektryczny oraz odpowiedni moment dokręcania, co minimalizuje ryzyko przegrzania punktu styku.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewód H07V-K jest przeznaczony głównie do układania wewnątrz budynków, w rurkach instalacyjnych lub kanałach. Nie jest zalecany do bezpośredniego wystawienia na działanie promieniowania UV i warunków atmosferycznych bez dodatkowej osłony.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według normy zharmonizowanej (H – norma zharmonizowana, 07 – napięcie 450/750V, V – izolacja PVC, K – żyła giętka do układania na stałe).
• Czy ten przewód nadaje się do zasilania silników? Tak, o ile prąd znamionowy silnika i warunki pracy nie przekraczają obciążalności prądowej długotrwałej dla przekroju 1,5 mm² oraz napięcia 750V.
