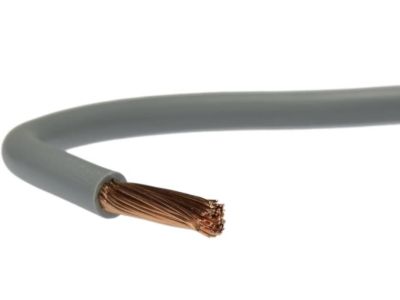

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, szary KRĄŻEK | 5907702813783 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i zasilania. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych instalacjach niskiego napięcia. Konstrukcja oparta na miedzianej, wielodrutowej żyle giętkiej (klasy 5) gwarantuje doskonałą elastyczność, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach i korytach grzebieniowych.

• Izolacja polwinitowa (PVC): Zapewnia wysoką odporność mechaniczną oraz doskonałe właściwości dielektryczne.
• Giętkość klasy 5: Umożliwia wielokrotne zginanie bez ryzyka uszkodzenia struktury żyły, co jest kluczowe w prefabrykacji szaf sterowniczych.
• Napięcie robocze: Do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi przy instalacjach chronionych.
• Kolorystyka: Szara izolacja ułatwia identyfikację obwodów w złożonych systemach automatyki.

Zgodność z Normami

Przewód został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 450/750V (07), izolacja z polwinitu termoplastycznego (V) oraz miedziana żyła wielodrutowa giętka (K). Produkt spełnia standardy bezpieczeństwa wymagane w nowoczesnym budownictwie i przemyśle.

Zastosowanie

Dzięki swojej uniwersalności, przewód LGY 1,5 mm² znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych, aparatury modułowej i pulpitów sterowniczych.
• Obwody sygnalizacyjne: Wykorzystywany w systemach kontrolnych i pomiarowych, gdzie wymagana jest niezawodność przesyłu sygnału.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania na stałe w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Oświetlenie: Doskonale sprawdza się jako okablowanie wewnętrzne opraw oświetleniowych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły, przy montażu w zaciskach śrubowych aparatów elektrycznych, bezwzględnie zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych). Zapobiega to przecinaniu pojedynczych drucików przez śrubę dociskową i gwarantuje stabilny styk elektryczny. Przewodów tych nie wolno układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej. Należy również przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury izolacji PVC.

FAQ

• Czy przewód LGY 1,5 można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych odpornych na promieniowanie UV.
• Jaki jest maksymalny prąd dla tego przewodu? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak dla przekroju 1,5 mm² w typowych warunkach wynosi ona około 15-18A.
• Czy można go kłaść bezpośrednio w tynku? Nie, przewody jednożyłowe typu LGY powinny być układane w rurach instalacyjnych lub zamkniętych kanałach, aby zapewnić im odpowiednią ochronę mechaniczną.
