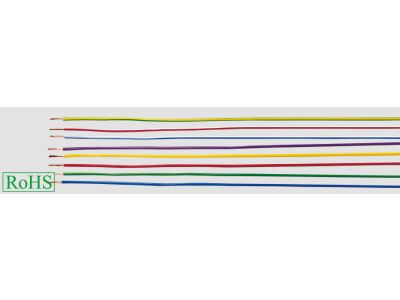

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V szary /100m/ KRĄŻEK | 29135 Helukabel

Opis i Kluczowe Cechy

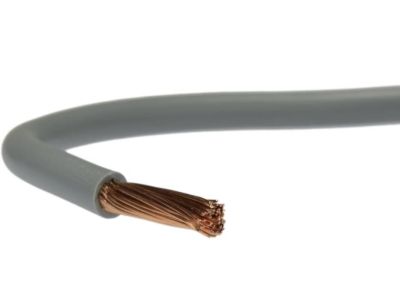

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Helukabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on konstrukcją jednożyłową z miedzianą, wielodrutową żyłą giętką (klasa 5), co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach i skomplikowanych trasach kablowych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia, a przy instalacjach chronionych dopuszczalne jest napięcie robocze do 1000 V prądu zmiennego lub 750 V prądu stałego względem ziemi.

• Wysoka elastyczność: Klasa giętkości 5 ułatwia formowanie wiązek w szafach sterowniczych.
• Wytrzymała izolacja: Powłoka PVC wykonana zgodnie z rygorystycznymi normami DIN VDE.
• Kolorystyka: Szary kolor izolacji ułatwia identyfikację obwodów zgodnie z dokumentacją techniczną.
• Praktyczne opakowanie: Krążek 100 metrów zapewnia wygodę transportu i minimalizuje odpady materiałowe.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości potwierdzone licznymi certyfikatami. Przewód został wyprodukowany zgodnie z normami DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, co gwarantuje pełną kompatybilność z europejskimi systemami instalacyjnymi. Dodatkowo, zgodność z międzynarodową normą IEC 60227-3 potwierdza, że przewód przeszedł rygorystyczne testy wytrzymałościowe i elektryczne, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Przewód H07V-K (LGY) 1,5 mm² znajduje szerokie zastosowanie w nowoczesnym budownictwie i przemyśle. Jest idealnym wyborem do okablowania wewnętrznego w urządzeniach elektrycznych, rozdzielnicach oraz oprawach oświetleniowych. Dzięki swojej giętkości, jest preferowany przez prefabrykatorów szaf sterowniczych i automatyków. Przewód przeznaczony jest do układania w rurach instalacyjnych (peszlach), na tynku, pod tynkiem oraz w zamkniętych korytkach kablowych. Należy jednak pamiętać, że zgodnie z wytycznymi producenta, nie wolno go układać bezpośrednio w otwartych rynnach, drabinkach czy korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 1,5 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach żył, co gwarantuje pewny styk elektryczny w zaciskach śrubowych i sprężynowych (np. na szynie DIN). Przy montażu w rozdzielnicach należy zachować odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku. Przewód powinien być prowadzony w sposób uporządkowany, najlepiej z wykorzystaniem grzebieni kablowych lub opasek zaciskowych, co ułatwia późniejszą konserwację i serwisowanie układu.

FAQ

• Czy przewód można stosować na zewnątrz bez osłony? Nie, przewód H07V-K jest przeznaczony do instalacji wewnętrznych i powinien być układany w rurach lub zamkniętych korytkach.
• Jaka jest maksymalna temperatura pracy? Standardowe przewody PVC tego typu pracują zazwyczaj w zakresie do +70°C przy ułożeniu na stałe.
• Czy przekrój 1,5 mm² jest odpowiedni do obwodów gniazdowych? Zazwyczaj do obwodów gniazdowych stosuje się 2,5 mm², natomiast 1,5 mm² jest standardem dla obwodów oświetleniowych i sterowniczych, zależnie od obliczeń obciążalności prądowej i spadków napięcia.
