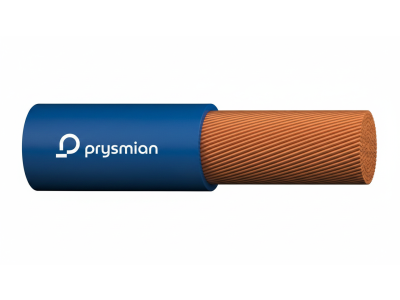

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, niebieski KRĄŻEK | 20383091 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on elastyczną, wielodrutową żyłą miedzianą klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach i korytach kablowych. Napięcie znamionowe 450/750V pozwala na bezpieczne stosowanie w większości standardowych instalacji niskiego napięcia. Niebieski kolor izolacji PVC ułatwia identyfikację torów neutralnych (N) w układach elektrycznych, co jest kluczowe dla zachowania przejrzystości i bezpieczeństwa eksploatacji.

• Wysoka elastyczność: Konstrukcja wielodrutowa (linka) umożliwia łatwe zginanie bez ryzyka uszkodzenia struktury żyły.
• Izolacja PVC: Wytrzymała powłoka polwinitowa zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie.
• Marka Prysmian: Gwarancja powtarzalności parametrów technicznych i najwyższej jakości miedzi.
• Wygodne opakowanie: Produkt dostarczany w formie krążka, co ułatwia odwijanie i minimalizuje ryzyko splątania podczas prac instalacyjnych.

Zgodność z Normami

Przewód H07V-K (LGY) 1,5 spełnia rygorystyczne normy zharmonizowane, co potwierdza jego dopuszczenie do stosowania na rynkach całej Unii Europejskiej. Produkt jest zgodny z normą PN-EN 50525-2-31, co gwarantuje odpowiednią grubość izolacji oraz parametry elektryczne. Klasyfikacja reakcji na ogień zgodnie z CPR (Construction Products Regulation) zapewnia bezpieczeństwo pożarowe wewnątrz budynków, ograniczając rozprzestrzenianie się płomienia.

Zastosowanie

Przewód ten znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym wyborem do:

• Okablowania rozdzielnic: Wykonywanie połączeń wewnętrznych w szafach sterowniczych i tablicach rozdzielczych.
• Instalacji podtynkowych i natynkowych: Układanie w rurkach elektroinstalacyjnych (peszlach) oraz zamkniętych kanałach instalacyjnych w suchych pomieszczeniach.
• Urządzeń AGD i oświetlenia: Zasilanie wewnętrznych komponentów urządzeń gospodarstwa domowego oraz opraw oświetleniowych.
• Automatyki przemysłowej: Łączenie elementów sterowniczych wymagających giętkich połączeń.

Należy pamiętać, że bezpośrednie układanie przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 1,5 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu powinny być zakończone tulejkami zaciskowymi przed montażem w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie osłabić struktury izolacji PVC.
• Temperatura pracy: Przewód przeznaczony jest do pracy w temperaturze otoczenia do +70°C (dla żyły). Montaż powinien odbywać się w temperaturze powyżej +5°C.
• Prowadzenie w kanałach: W przypadku układania w rurkach, należy unikać nadmiernego wypełnienia przekroju rury, aby zapewnić odpowiednie odprowadzanie ciepła.

FAQ

1. Czy przewód H07V-K można układać bezpośrednio w ziemi?
Nie, przewody typu LGY (H07V-K) nie posiadają wzmocnionej powłoki zewnętrznej i nie są odporne na wilgoć oraz uszkodzenia mechaniczne występujące w gruncie. Przeznaczone są wyłącznie do instalacji wewnętrznych w osłonach.

2. Jaka jest różnica między LGY a H07V-K?
Są to oznaczenia tego samego typu przewodu. H07V-K to oznaczenie według normy zharmonizowanej (H), natomiast LGY to tradycyjne oznaczenie polskie (L - linka, G - giętki, Y - izolacja PVC).

3. Czy niebieski kolor izolacji jest obowiązkowy dla przewodu neutralnego?
Zgodnie z normą PN-HD 60364, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). Użycie tego przewodu do innych celów w instalacjach stałych może prowadzić do błędów w identyfikacji faz i zagrożenia porażeniem.
