Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, niebieski KRĄŻEK | 160001058C0100 Nkt

Opis i Kluczowe Cechy

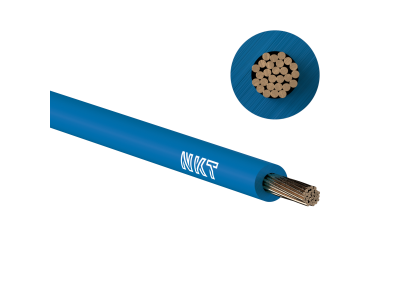

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki NKT charakteryzuje się miedzianą żyłą wielodrutową giętką (klasy 5), co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana ze specjalistycznego polwinitu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w szerokim spektrum instalacji niskiego napięcia, zapewniając stabilność przesyłu energii i sygnałów sterujących.

• Żyła miedziana wielodrutowa: Wysoka giętkość ułatwia formowanie wiązek i montaż w trudnodostępnych miejscach.
• Izolacja PVC: Wytrzymała powłoka polwinitowa chroni przed czynnikami zewnętrznymi i zapewnia trwałość instalacji.
• Kolorystyka: Niebieski kolor izolacji ułatwia identyfikację torów neutralnych (N) lub specyficznych obwodów sterowniczych zgodnie ze schematem.

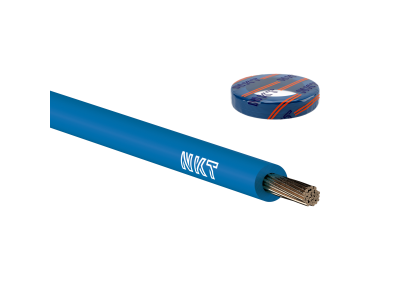

• Wygodne opakowanie: Produkt dostarczany w formie krążka, co minimalizuje ryzyko splątania podczas odwijania.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do stosowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania bezpieczeństwa pożarowego oraz normy materiałowe, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych i budynkowych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, przewód H07V-K 1,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych i szaf sterowniczych.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych kanałach kablowych.
• Automatyka przemysłowa: Wykorzystywany w połączeniach wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest odporność na drgania i elastyczność połączeń.
• Pomieszczenia suche: Optymalny do stosowania wewnątrz budynków mieszkalnych i przemysłowych w środowisku o niskiej wilgotności.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K (LGY) 1,5 mm² należy przestrzegać dobrych praktyk inżynierskich. Ze względu na wielodrutową strukturę żyły, przy podłączaniu do zacisków śrubowych lub sprężynowych, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych). Zapobiega to rozwarstwianiu się drucików miedzi i gwarantuje optymalną powierzchnię styku, co minimalizuje rezystancję połączenia i ryzyko przegrzania. Należy unikać układania przewodu w miejscach narażonych na bezpośrednie działanie promieni słonecznych oraz w środowiskach o temperaturze przekraczającej dopuszczalne normy dla izolacji PVC. Promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, aby nie uszkodzić struktury żyły.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu LGY (H07V-K) powinny być układane w rurkach instalacyjnych, korytkach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.
• Jaka jest różnica między H07V-K a DY? H07V-K (LGY) posiada żyłę giętką (linkę), natomiast DY (H07V-U) posiada żyłę sztywną (drut). Linka jest znacznie łatwiejsza w montażu w szafach sterowniczych.
• Czy niebieski kolor zawsze oznacza przewód neutralny? W instalacjach prądu przemiennego kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). W układach sterowniczych DC może mieć inne zastosowanie, zgodnie z dokumentacją projektową.
