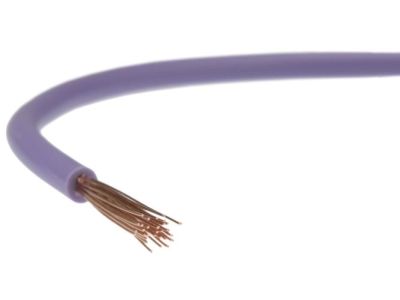

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, fioletowy KRĄŻEK | 5907702813776 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 1,5 mm². Produkt został zaprojektowany z myślą o profesjonalnych systemach sterowania i zasilania, gdzie kluczowa jest elastyczność oraz niezawodność połączeń. Żyła miedziana wielodrutowa giętka (klasy 5) gwarantuje doskonałą przewodność elektryczną oraz ułatwia formowanie wiązek w ciasnych przestrzeniach szaf sterowniczych. Izolacja wykonana z polwinitu (PVC) o fioletowym kolorze pozwala na precyzyjną identyfikację obwodów, co jest niezbędne w zaawansowanych systemach automatyki i sygnalizacji. Przewód pracuje przy napięciu znamionowym 450/750V, co czyni go uniwersalnym rozwiązaniem w instalacjach niskiego napięcia.

• Przekrój 1,5 mm²: Optymalny do obwodów sterowniczych, sygnalizacyjnych oraz oświetleniowych.
• Giętkość klasy 5: Ułatwia układanie w korytach grzebieniowych i rurach instalacyjnych.
• Napięcie znamionowe: 450/750V, z dopuszczalnym napięciem roboczym do 1000V AC przy montażu na stałe wewnątrz urządzeń.
• Kolor fioletowy: Ułatwia organizację i serwisowanie skomplikowanych układów elektrycznych.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje konstrukcję: norma zharmonizowana (H), napięcie 450/750V (07), izolacja polwinitowa (V) oraz giętka żyła wielodrutowa (K). Przewód spełnia rygorystyczne wymagania techniczne stawiane osprzętowi elektroenergetycznemu przeznaczonemu do pracy wewnątrz budynków i urządzeń przemysłowych.

Zastosowanie

Przewód H07V-K 1,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz prefabrykacji rozdzielnic. Jest idealnym wyborem do:

• Wykonywania połączeń wewnątrz urządzeń elektrycznych i elektronicznych.
• Okablowania szaf sterowniczych, rozdzielni oraz opraw oświetleniowych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w zamkniętych korytkach kablowych wewnątrz budynków.
• Obwodów kontrolnych i sygnalizacyjnych o napięciu roboczym do 1000V AC lub 750V DC względem ziemi.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 1,5 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły, przy podłączaniu do zacisków śrubowych (np. w wyłącznikach nadprądowych czy złączkach szynowych) bezwzględnie zaleca się stosowanie tulejek zaciskowych. Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę i zapewnia trwały styk elektryczny. Przewód nie jest przeznaczony do bezpośredniego układania w rynnach, drabinkach kablowych czy otwartych korytarzach bez dodatkowej osłony mechanicznej. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie osłabić struktury izolacji polwinitowej.

FAQ

1. Czy przewód H07V-K można układać bezpośrednio w ziemi?
Nie, przewody typu LGY (H07V-K) posiadają izolację PVC przeznaczoną do pracy wewnątrz budynków lub w osłonach. Nie są odporne na warunki panujące bezpośrednio w gruncie.

2. Jakie jest maksymalne napięcie pracy tego przewodu?
Napięcie znamionowe wynosi 450/750V. Jednak w przypadku układania na stałe wewnątrz urządzeń lub w zabezpieczonych instalacjach oświetleniowych, dopuszczalne jest napięcie robocze do 1000V prądu zmiennego (AC).

3. Czy kolor fioletowy ma konkretne znaczenie techniczne?
W instalacjach elektrycznych kolory często służą do identyfikacji funkcji obwodu. Fioletowy jest często stosowany w obwodach sterowniczych lub sygnalizacyjnych, jednak zawsze należy kierować się dokumentacją projektową danej instalacji.
