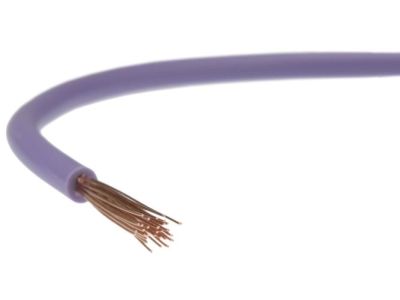

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, fioletowy KRĄŻEK | 4520071 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju 1,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Produkt charakteryzuje się miedzianą żyłą wielodrutową o wysokiej giętkości (klasa 5), co znacząco ułatwia prowadzenie tras kablowych w ciasnych przestrzeniach. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, gwarantując stabilność przesyłu energii i sygnałów sterujących.

• Wysoka elastyczność: Konstrukcja wielodrutowa ułatwia formowanie wiązek i montaż w korytach kablowych.
• Trwała izolacja: Powłoka polwinitowa chroni przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych wewnątrz budynków.
• Identyfikacja wizualna: Fioletowy kolor izolacji pozwala na szybką i bezbłędną identyfikację konkretnych obwodów w złożonych systemach automatyki.
• Niezawodność miedzi: Zastosowanie czystej miedzi gwarantuje niską rezystancję i minimalne straty mocy.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania dotyczące nierozprzestrzeniania płomienia, co jest kluczowe dla bezpieczeństwa pożarowego instalacji wewnątrz budynków.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom elektrycznym, przewód H07V-K 1,5 mm² znajduje szerokie zastosowanie w branży elektro-technicznej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnętrznych w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka przemysłowa: Wykorzystywany do okablowania urządzeń sterujących oraz systemów sygnalizacji.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych kanałach kablowych.
• Urządzenia oświetleniowe: Stosowany jako element wewnętrznego okablowania opraw i systemów oświetleniowych w pomieszczeniach suchych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach żył, co zapewnia trwały i pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Przewód powinien być układany w miejscach suchych; w przypadku montażu podtynkowego wymagane jest użycie rur izolacyjnych. Należy unikać bezpośredniego narażenia na promieniowanie UV, chyba że przewód znajduje się w osłonie.

FAQ

• Czy ten przewód można stosować bezpośrednio w ziemi? Nie, przewody typu H07V-K (LGY) nie są przystosowane do bezpośredniego układania w ziemi. Wymagają one ochrony w postaci rur instalacyjnych lub kanałów.
• Jaka jest maksymalna temperatura pracy żyły? Standardowo dla izolacji PVC dopuszczalna temperatura pracy żyły wynosi +70°C.
• Co oznacza skrót LGY? Jest to polskie oznaczenie odpowiadające normie zharmonizowanej H07V-K, wskazujące na linkę (L), izolację polwinitową (G) oraz giętkość (Y).
• Czy fioletowy kolor ma konkretne znaczenie? W instalacjach automatyki kolory często definiują rodzaj sygnału (np. napięcie pomocnicze AC/DC), jednak zawsze należy kierować się dokumentacją projektową danej instalacji.
