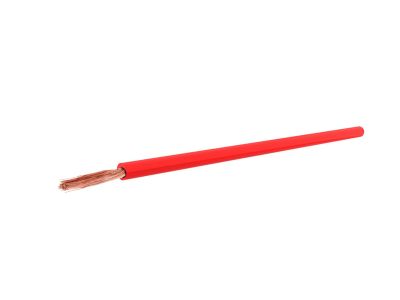

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, czerwony KRĄŻEK | G-102943 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K, znany również pod polskim oznaczeniem LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 1,5 mm². Produkt został zaprojektowany przez renomowanego producenta TF-Kable z myślą o profesjonalnych systemach zasilania i sterowania. Kluczowym elementem konstrukcyjnym jest miedziana żyła wielodrutowa o 5. klasie giętkości, co pozwala na swobodne formowanie wiązek i układanie przewodu w ciasnych przestrzeniach koryt kablowych oraz rurek instalacyjnych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze czerwonym zapewnia nie tylko doskonałe właściwości dielektryczne, ale również ułatwia identyfikację obwodów w złożonych systemach automatyki. Przewód charakteryzuje się napięciem znamionowym 450/750V, co czyni go uniwersalnym rozwiązaniem w instalacjach niskiego napięcia.

• Przekrój 1,5 mm²: Optymalny do obwodów sterowniczych i sygnalizacyjnych.
• Klasa giętkości 5: Ułatwia montaż w miejscach wymagających wielokrotnego zginania.
• Odporność termiczna: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C.
• Trwałość: Wysoka jakość izolacji PVC gwarantuje długowieczność instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikacją VDE. W zakresie bezpieczeństwa pożarowego przewód jest zgodny z normą EN 50399 oraz posiada klasę reakcji na ogień Eca. Dodatkowo, materiał izolacyjny przeszedł testy odporności na rozprzestrzenianie płomienia zgodnie z międzynarodową normą IEC/EN 60332-1-2. Dzięki temu przewód H07V-K (LGY) może być bezpiecznie stosowany w budynkach o standardowych wymaganiach przeciwpożarowych, minimalizując ryzyko eskalacji ognia w przypadku awarii elektrycznej.

Zastosowanie

Przewód H07V-K (LGY) 1,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz przemysłowej. Jest idealnym wyborem do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagana jest duża elastyczność przewodów.
• Połączeń wewnątrz urządzeń elektrycznych i aparatury modułowej montowanej na szynach DIN.
• Instalacji oświetleniowych oraz systemów sygnalizacji stanów pracy maszyn.
• Układania w rurkach instalacyjnych (peszlach) oraz kanałach zamkniętych pod tynkiem i na tynku.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe wynosi od -5°C do +50°C. Przekroczenie tych wartości może wpłynąć na elastyczność izolacji PVC. Przy podłączaniu przewodu do zacisków śrubowych aparatury modułowej, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się miedzianych drucików linki i zapewnia trwały, pewny styk elektryczny o niskiej rezystancji przejścia. Należy również przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury żyły miedzianej.

FAQ

1. Czy przewód H07V-K można stosować bezpośrednio w ziemi?
Nie, przewody typu LGY (H07V-K) są przeznaczone do układania wewnątrz budynków, w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie posiadają one wzmocnionej powłoki odpornej na wilgoć i uszkodzenia mechaniczne występujące w gruncie.

2. Co oznacza klasa giętkości 5?
Klasa 5 oznacza, że żyła składa się z wielu cienkich drucików miedzianych skręconych ze sobą. Dzięki temu przewód jest znacznie bardziej elastyczny niż przewody typu drut (klasa 1) czy linki o grubszych splotach (klasa 2).

3. Jaka jest różnica między H07V-K a LGY?
H07V-K to oznaczenie zharmonizowane (europejskie), natomiast LGY to tradycyjne oznaczenie polskie. Oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego w izolacji PVC.
