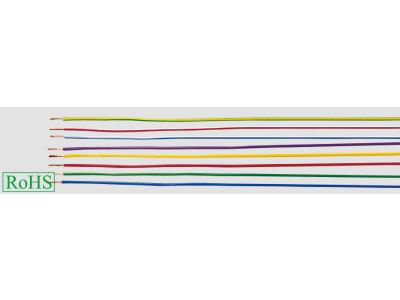

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V czerwony /100m/ KRĄŻEK | 29133 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy jednożyłowy kabel elektroenergetyczny, wyprodukowany przez renomowaną firmę Helukabel. Charakteryzuje się on wyjątkową elastycznością dzięki zastosowaniu miedzianej żyły wielodrutowej klasy 5, co znacząco ułatwia manewrowanie w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne. Przewód jest przystosowany do pracy przy napięciu znamionowym 450/750V, jednak w przypadku instalacji chronionych i stałych dopuszcza się napięcie robocze do 1000V prądu zmiennego lub do 750V prądu stałego względem ziemi. Czerwony kolor izolacji ułatwia identyfikację obwodów, co jest kluczowe dla zachowania przejrzystości i bezpieczeństwa w zaawansowanych systemach automatyki.

• Przekrój 1,5 mm²: Optymalny do obwodów sterowniczych i sygnalizacyjnych.
• Wysoka elastyczność: Klasa giętkości żyły ułatwia układanie w korytkach i rurkach instalacyjnych.
• Napięcie znamionowe: 450/750V, z możliwością pracy do 1000V AC w instalacjach stałych.
• Trwałość: Wysokiej jakości PVC odporne na uszkodzenia mechaniczne podczas przeciągania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodowymi oraz europejskimi standardami technicznymi. Spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, co gwarantuje powtarzalność parametrów elektrycznych i mechanicznych. Ponadto, przewód jest zgodny z normą IEC 60227-3, co potwierdza jego bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Dzięki rygorystycznym testom jakościowym Helukabel, użytkownik otrzymuje produkt certyfikowany, gotowy do pracy w wymagających warunkach przemysłowych.

Zastosowanie

Przewód H07V-K (LGY) 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Okablowania wewnętrznego w urządzeniach elektrycznych i elektronicznych.
• Montażu w rozdzielnicach niskiego napięcia oraz szafach sterowniczych.
• Instalacji w oświetleniu technicznym i dekoracyjnym.
• Układania w rurach instalacyjnych (zarówno natynkowych, jak i podtynkowych).
• Prowadzenia w zamkniętych korytkach kablowych i systemach kanałów.

Ważne zastrzeżenie: Przewodów tych nie należy układać bezpośrednio w otwartych rynnach, na drabinkach kablowych ani w korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas montażu przewodu LGY 1,5 mm² należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) przed wpięciem żyły do zacisków śrubowych lub sprężynowych, co zapobiega rozwarstwianiu się żyły i gwarantuje pewny styk elektryczny. Przy układaniu w rurach instalacyjnych należy unikać nadmiernego naciągu mechanicznego. W przypadku pracy w rozdzielnicach, czerwony kolor izolacji powinien być stosowany zgodnie ze schematem projektowym (często wykorzystywany do oznaczania obwodów sterowania AC).

FAQ

1. Czy przewód H07V-K można stosować na zewnątrz?
Przewód ten jest przeznaczony głównie do zastosowań wewnętrznych w suchych pomieszczeniach. W przypadku stosowania na zewnątrz musi być prowadzony w szczelnych rurach lub kanałach chroniących przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między LGY a H07V-K?
LGY to polskie oznaczenie literowe, natomiast H07V-K to oznaczenie zharmonizowane (harmonized). Oba terminy odnoszą się do tego samego typu elastycznego przewodu jednożyłowego w izolacji PVC.

3. Czy mogę użyć tego przewodu do zasilania gniazdek?
Przekrój 1,5 mm² jest dopuszczalny dla obwodów oświetleniowych. Dla obwodów gniazd wtykowych standardowo wymagany jest przekrój 2,5 mm², chyba że obliczenia projektowe wskazują inaczej dla konkretnego urządzenia.
