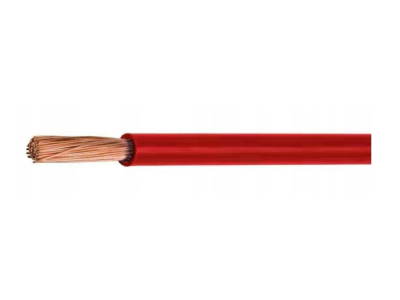

Przewód instalacyjny H07V-K (LGY) 1,0 450/750V, czerwony KRĄŻEK | WEG-1092880 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Oznaczenie H07V-K wskazuje na wykonanie według normy zharmonizowanej (H) na napięcie znamionowe 450/750V (07), w izolacji z polwinitu (V) z żyłą miedzianą wielodrutową giętką (K). Dzięki zastosowaniu miedzi klasy 5, przewód charakteryzuje się wyjątkową elastycznością, co znacząco ułatwia manewrowanie w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic.

• Wysoka elastyczność: Wielodrutowa konstrukcja żyły pozwala na wielokrotne zginanie bez ryzyka uszkodzenia struktury przewodnika.
• Izolacja PVC: Polwinitowa powłoka w kolorze czerwonym zapewnia doskonałe właściwości dielektryczne oraz ułatwia identyfikację obwodów w systemach automatyki.
• Napięcie znamionowe: Praca przy napięciu 450/750V pozwala na bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Odporność: Materiał izolacyjny jest odporny na typowe warunki panujące wewnątrz budynków oraz w zamkniętych systemach prowadzenia kabli.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co gwarantuje pełne bezpieczeństwo użytkowania oraz kompatybilność z osprzętem elektroinstalacyjnym dostępnym na rynku europejskim. Przewód spełnia wymagania dotyczące instalacji w obwodach sygnalizacyjnych i kontrolnych. Przy zastosowaniach wewnątrz urządzeń, dopuszczalne napięcie robocze wynosi do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, co potwierdza wysoką jakość izolacji polwinitowej.

Zastosowanie

Przewód H07V-K 1,0 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i systemach automatyki przemysłowej. Idealnie nadaje się do:

• Okablowania wewnętrznego w rozdzielnicach elektrycznych, szafach sterowniczych i urządzeniach elektronicznych.
• Budowy obwodów sterowania, sygnalizacji i kontroli, gdzie wymagana jest precyzja i elastyczność połączeń.
• Montażu w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych montowanych na i pod tynkiem.
• Systemów oświetleniowych, gdzie wymagane jest doprowadzenie zasilania o określonym przekroju w elastycznej formie.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas montażu przewodu LGY 1,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żyły: Ze względu na wielodrutową konstrukcję (linka), końcówki przewodu przed montażem w zaciskach śrubowych powinny zostać zabezpieczone tulejkami zaciskowymi. Zapobiega to rozwarstwianiu się drucików i gwarantuje optymalny styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie doprowadzić do nadmiernego naciągnięcia izolacji lub osłabienia struktury miedzi.
• Prowadzenie w rurach: Przy wciąganiu przewodu do rur instalacyjnych należy unikać ostrych krawędzi, które mogłyby uszkodzić powłokę PVC.
• Temperatura pracy: Montaż powinien odbywać się w temperaturach zalecanych przez producenta, aby uniknąć pękania izolacji przy niskich temperaturach lub jej nadmiernego zmiękczenia przy wysokich.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do układania na stałe wewnątrz budynków lub w osłonach. Nie jest zalecany do bezpośredniego wystawienia na działanie promieni UV i warunków atmosferycznych bez dodatkowego zabezpieczenia.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według europejskiej normy zharmonizowanej.
• Czy kolor czerwony ma znaczenie techniczne? Kolor izolacji służy przede wszystkim do identyfikacji obwodów. W automatyce kolor czerwony często oznacza obwody sterownicze prądu zmiennego (AC), jednak zawsze należy kierować się dokumentacją projektową danej instalacji.
