Przewód instalacyjny H05V-U (DY) 1,0 300/500V, niebieski KRĄŻEK | G-105456 TF Kable

Opis i Kluczowe Cechy

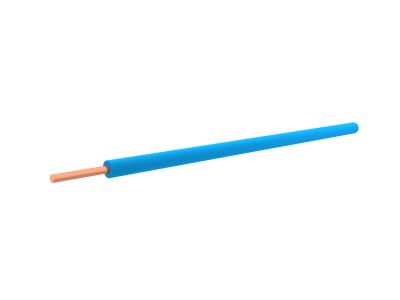

Przewód instalacyjny H05V-U (DY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroinstalacyjny wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się konstrukcją opartą na miedzianej żyle jednodrutowej (U), co gwarantuje doskonałą sztywność mechaniczną oraz optymalne parametry przewodzenia prądu. Izolacja wykonana z polwinitu (V) w kolorze niebieskim zapewnia nie tylko skuteczną ochronę przed przebiciami elektrycznymi, ale również ułatwia identyfikację torów prądowych w rozdzielnicach i systemach sterowania. Napięcie znamionowe 300/500V (05) pozwala na bezpieczne stosowanie przewodu w szerokim spektrum aplikacji niskonapięciowych.

• Żyła miedziana jednodrutowa: Zapewnia stabilność połączeń w zaciskach śrubowych i sprężynowych.
• Izolacja PVC: Wysoka odporność na starzenie oraz uszkodzenia mechaniczne podczas przeciągania w rurach.
• Kolorystyka: Niebieska powłoka ułatwia identyfikację przewodu neutralnego lub sygnałowego.
• Format pakowania: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu na budowie.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co jest potwierdzeniem spełnienia rygorystycznych europejskich standardów bezpieczeństwa i jakości. Oznaczenie H05V-U precyzyjnie definiuje parametry techniczne: H oznacza zgodność z normą, 05 określa napięcie znamionowe 300/500V, V wskazuje na izolację polwinitową, a U na jednodrutową konstrukcję żyły. Produkt spełnia wymagania dyrektyw niskonapięciowych, co czyni go zaufanym wyborem dla profesjonalnych instalatorów.

Zastosowanie

Dzięki swojej specyfikacji, przewód H05V-U 1,0 mm² znajduje szerokie zastosowanie w branży elektro-technicznej. Jest dedykowany przede wszystkim do:

• Obwodów sygnalizacyjnych i kontrolnych: Idealny do przesyłania sygnałów sterujących w automatyce przemysłowej.
• Montażu wewnątrz urządzeń: Doskonale sprawdza się w okablowaniu wewnętrznym szaf sterowniczych i rozdzielnic elektrycznych.
• Instalacji podtynkowych i natynkowych: Przeznaczony do układania na stałe w rurach instalacyjnych (peszlach) oraz kanałach zamkniętych.
• Oświetlenia: Wykorzystywany w oprawach oświetleniowych wymagających stabilnego połączenia o przekroju 1,0 mm².

Wskazówki Montażowe

Podczas instalacji przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rozdzielnicach, sztywność żyły typu U pozwala na estetyczne i trwałe formowanie wiązek kablowych. Należy pamiętać, że przewód jest przeznaczony do układania na stałe – nie powinien być stosowany w miejscach narażonych na ciągłe wibracje lub ruchome połączenia.

FAQ

1. Czy przewód H05V-U 1,0 mm² może być stosowany bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych, korytkach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego kładzenia pod tynkiem bez osłony.

2. Jaka jest różnica między H05V-U a H07V-U?
Główną różnicą jest napięcie znamionowe. H05V-U jest certyfikowany na 300/500V, natomiast H07V-U na 450/750V. Wybór zależy od wymagań konkretnej instalacji i napięcia roboczego.

3. Czy niebieski kolor izolacji zawsze oznacza przewód neutralny?
W instalacjach zasilających kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). W obwodach sterowniczych i sygnalizacyjnych może pełnić inne funkcje, zgodnie z dokumentacją techniczną danego urządzenia.
