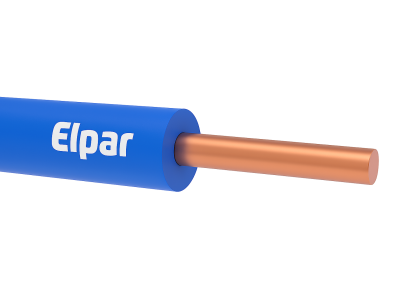

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, niebieski KRĄŻEK | 5901854404219 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Oznaczenie H05V-U wskazuje na wykonanie według normy zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe na poziomie 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskonapięciowych. Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych, zachowując jednocześnie odpowiednią elastyczność podczas montażu.

• Przekrój 1,0 mm²: Optymalny dla obwodów sterowniczych i sygnalizacyjnych.
• Miedziana żyła: Gwarantuje niską rezystancję i długowieczność połączeń.
• Izolacja PVC: Skuteczna ochrona dielektryczna i termiczna.
• Kolor niebieski: Ułatwia identyfikację torów neutralnych lub sygnałowych w złożonych systemach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co potwierdza symbol 'H' w jego nazwie. Spełnienie tych standardów jest kluczowe dla projektantów i wykonawców dbających o certyfikację budynków oraz bezpieczeństwo przeciwpożarowe. Przewód spełnia wymagania dotyczące odporności na rozprzestrzenianie płomienia, co jest standardem w profesjonalnych instalacjach budynkowych i przemysłowych.

Zastosowanie

Przewód H05V-U (DY) 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz pomiarowych.
• Zasilania systemów oświetleniowych o mniejszym poborze mocy, gdzie wymagana jest precyzja i trwałość połączenia.

Wskazówki Montażowe

Podczas montażu przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu. Dzięki sztywnej konstrukcji (drut), przewód idealnie nadaje się do wsuwania w peszle na dłuższych odcinkach. Należy pamiętać, że przewód ten jest przeznaczony do pracy w miejscach suchych, chyba że zostanie umieszczony w szczelnych osłonach izolacyjnych.

FAQ

• Czy przewód H05V-U można stosować bezpośrednio w tynku? Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych lub korytkach, które zapewniają im dodatkową ochronę mechaniczną.
• Jaka jest różnica między H05V-U a H07V-U? Główną różnicą jest napięcie znamionowe. H05V-U jest certyfikowany na 300/500V, natomiast H07V-U na 450/750V. Wybór zależy od specyfiki projektowanej instalacji.
• Czy kolor niebieski ma znaczenie funkcjonalne? Tak, w instalacjach elektrycznych kolor niebieski jest zazwyczaj zarezerwowany dla przewodu neutralnego (N), co znacząco ułatwia późniejszą konserwację i serwisowanie układu.
