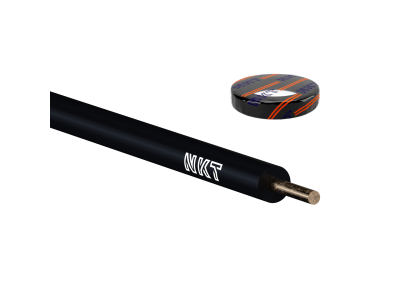

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, czarny KRĄŻEK | 172104019C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Oznaczenie H05V-U wskazuje na przewód wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 300/500V (05). Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze czarnym zapewnia skuteczną ochronę dielektryczną oraz odporność na typowe czynniki mechaniczne występujące podczas eksploatacji wewnątrz budynków.

• Przekrój znamionowy: 1,0 mm² pozwala na bezpieczne prowadzenie obwodów sterowniczych i sygnalizacyjnych.
• Napięcie znamionowe: 300/500V umożliwia szerokie zastosowanie w instalacjach niskiego napięcia.
• Materiał żyły: Czysta miedź zapewnia niską rezystancję i minimalne straty energii.
• Typ żyły: Jednodrutowa (sztywna), idealna do montażu stacjonarnego.
• Izolacja: Polwinit (PVC) o wysokiej wytrzymałości, ułatwiający zdejmowanie izolacji przy pracach montażowych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza litera 'H' w jego oznaczeniu. Spełnienie tych standardów gwarantuje pełną kompatybilność z europejskimi wymogami bezpieczeństwa oraz pozwala na stosowanie przewodu w projektach wymagających certyfikowanych komponentów elektrotechnicznych. Przewód spełnia wymagania dotyczące odporności na rozprzestrzenianie płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach budowlanych.

Zastosowanie

Przewód H05V-U (DY) 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz pomiarowych.
• Zasilania systemów oświetleniowych o mniejszym poborze mocy, gdzie wymagana jest sztywność przewodu.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-U należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Zaleca się montaż w temperaturach dodatnich, co zapobiega pękaniu izolacji polwinitowej. W przypadku montażu w rurach instalacyjnych, należy dobrać średnicę peszla tak, aby umożliwić swobodne przeciąganie przewodu bez nadmiernych naprężeń mechanicznych. Końcówki przewodu przed wpięciem do zacisków śrubowych powinny być starannie odizolowane na długości odpowiadającej głębokości zacisku, co zapewni optymalny styk elektryczny i trwałość połączenia.

FAQ

Czy przewód H05V-U można układać bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych (peszlach) lub korytach kablowych, które zapewniają im dodatkową ochronę mechaniczną.

Jaka jest różnica między H05V-U a H07V-U?
Główną różnicą jest napięcie znamionowe. H05V-U jest certyfikowany na 300/500V, natomiast H07V-U na 450/750V. Wybór zależy od specyfiki instalacji i wymagań projektowych.

Czy ten przewód nadaje się do ruchomych odbiorników?
Nie, ze względu na żyłę jednodrutową (sztywną), przewód ten jest przeznaczony wyłącznie do układania na stałe. Do odbiorników ruchomych należy stosować przewody typu linka (np. H05V-K).
