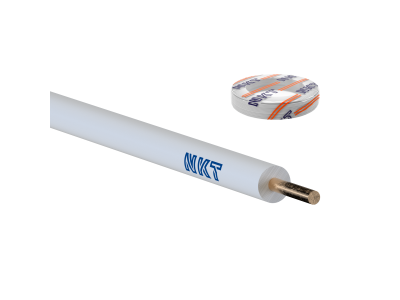

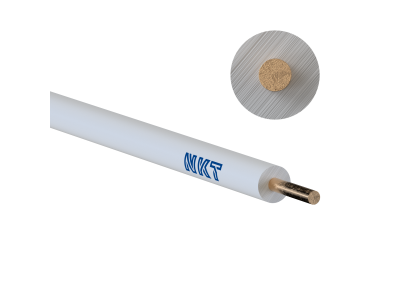

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, biały KRĄŻEK | 172104014C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Oznaczenie H05V-U wskazuje na wykonanie według normy zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 300/500V pozwala na bezpieczną pracę w obwodach sterowniczych oraz sygnalizacyjnych. Kluczowym elementem konstrukcyjnym jest żyła miedziana jednodrutowa (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze białym zapewnia nie tylko ochronę przed przebiciami, ale również odporność na typowe czynniki mechaniczne występujące podczas montażu.

• Przekrój żyły: 1,0 mm² – idealny do precyzyjnych obwodów kontrolnych.
• Konstrukcja: Jednodrutowa (klasa 1), zapewniająca stabilność połączeń w zaciskach śrubowych i sprężynowych.
• Izolacja: Polwinitowa (PVC) o wysokiej wytrzymałości dielektrycznej.
• Napięcie: 300/500V, co rozszerza zakres zastosowań w porównaniu do przewodów niskonapięciowych.
• Kolorystyka: Biała powłoka ułatwiająca identyfikację w złożonych wiązkach kablowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm zharmonizowanych, co jest potwierdzone symbolem H w kodzie produktu. Przewód został zaprojektowany i przetestowany zgodnie z europejskimi dyrektywami dotyczącymi bezpieczeństwa wyrobów elektrycznych. Dzięki zastosowaniu miedzi o wysokiej czystości oraz atestowanej izolacji polwinitowej, przewód NKT H05V-U gwarantuje długowieczność instalacji oraz minimalizację ryzyka awarii wynikających z degradacji materiału izolacyjnego.

Zastosowanie

Przewód H05V-U (DY) 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic niskiego napięcia.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz pomiarowych, gdzie wymagana jest precyzja i niezawodność przesyłu sygnału.
• Zasilania opraw oświetleniowych wewnątrz budynków, gdzie parametry napięciowe 300/500V są wystarczające.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-U należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić optymalną pracę systemu:

• Promień gięcia: Należy unikać zbyt ostrych załamań, które mogłyby uszkodzić strukturę jednodrutowej żyły miedzianej lub osłabić izolację PVC.
• Temperatura montażu: Zaleca się, aby układanie przewodu odbywało się w temperaturze powyżej +5°C, co zapobiega pękaniu izolacji polwinitowej.
• Zaciski: Ze względu na konstrukcję jednodrutową (U), przewód doskonale współpracuje z szybkozłączkami typu push-in oraz tradycyjnymi zaciskami śrubowymi, zapewniając dużą powierzchnię styku.
• Prowadzenie w rurach: Przy wciąganiu przewodu do rur instalacyjnych należy stosować odpowiednie środki poślizgowe, aby zminimalizować tarcie i ryzyko naciągnięcia izolacji.

FAQ

1. Czy przewód H05V-U można stosować bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych (peszlach) lub korytach kablowych. Do montażu bezpośrednio pod tynkiem dedykowane są przewody wielożyłowe typu YDYp.

2. Jaka jest różnica między H05V-U a H07V-U?
Główną różnicą jest napięcie znamionowe. H05V-U jest certyfikowany na 300/500V, natomiast H07V-U na 450/750V. Wybór zależy od specyfiki instalacji i wymagań projektowych dotyczących izolacji.

3. Czy ten przewód nadaje się do ruchomych odbiorników?
Nie, konstrukcja jednodrutowa (U) jest przeznaczona wyłącznie do układania na stałe. Do odbiorników ruchomych należy stosować przewody giętkie (linki) oznaczane symbolem K (np. H05V-K).
