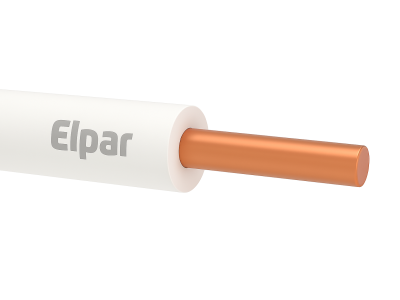

Przewód instalacyjny H05V-U (DY) 0,75 300/500V, biały KRĄŻEK | 5901854404103 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 0,75 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt został zaprojektowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe na poziomie 300/500V (oznaczenie 05) pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskonapięciowych. Konstrukcja opiera się na żyle miedzianej jednodrutowej (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze białym zapewnia skuteczną ochronę przed przebiciami oraz czynnikami zewnętrznymi, zachowując przy tym odpowiednią elastyczność podczas montażu.

• Przekrój znamionowy: 0,75 mm² – idealny do precyzyjnych obwodów sterowniczych.
• Konstrukcja żyły: Jednodrutowa miedziana (klasa 1), zapewniająca stabilność mechaniczną połączeń.
• Izolacja: Polwinitowa (PVC) o wysokiej rezystancji izolacji.
• Napięcie: 300/500V, co umożliwia pracę w standardowych sieciach kontrolnych.
• Forma dostawy: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania.

Zgodność z Normami

Przewód H05V-U (DY) marki ELPAR spełnia rygorystyczne wymagania norm zharmonizowanych, co jest kluczowe dla projektantów i wykonawców instalacji elektrycznych. Zastosowanie oznaczenia H05V-U potwierdza, że produkt przeszedł testy jakościowe w zakresie wytrzymałości dielektrycznej oraz odporności na rozprzestrzenianie płomienia. Wykorzystanie miedzi o wysokiej czystości gwarantuje niską rezystancję żyły, co przekłada się na minimalizację strat energii i ograniczenie nagrzewania się przewodu podczas pracy pod obciążeniem.

Zastosowanie

Dzięki swojej specyfice, przewód ten znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych:

• Obwody sygnalizacyjne: Przesyłanie sygnałów w systemach automatyki budynkowej i przemysłowej.
• Układy kontrolne: Połączenia wewnątrz szaf sterowniczych i pulpitów operatorskich.
• Instalacje podtynkowe i natynkowe: Układanie na stałe w rurach instalacyjnych (peszlach) oraz korytach kablowych.
• Budowa urządzeń: Okablowanie wewnętrzne maszyn, opraw oświetleniowych oraz sprzętu AGD/RTV, gdzie wymagana jest trwała i pewna izolacja.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-U 0,75 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury jednodrutowej żyły miedzianej.
• Temperatura układania: Zaleca się montaż w temperaturze powyżej +5°C, aby uniknąć pękania izolacji polwinitowej.
• Zakończenia żył: W przypadku łączenia w zaciskach śrubowych, sztywna żyła jednodrutowa nie wymaga stosowania tulejek zaciskowych, co przyspiesza prace montażowe.
• Prowadzenie w rurach: Gładka powierzchnia izolacji PVC ułatwia wciąganie przewodu do rur instalacyjnych nawet na dłuższych odcinkach.

FAQ

1. Czy przewód H05V-U można stosować bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych, kanałach kablowych lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.

2. Jaka jest różnica między H05V-U a H07V-U?
Główną różnicą jest napięcie znamionowe. H05V-U jest dedykowany do napięć 300/500V, natomiast H07V-U do 450/750V. Wybór zależy od specyfikacji projektowej danej instalacji.

3. Czy kolor biały ma znaczenie funkcjonalne?
Kolor izolacji służy przede wszystkim do identyfikacji obwodów. Biały przewód jest często wykorzystywany w obwodach sterowniczych lub jako przewód fazowy w specyficznych konfiguracjach oświetleniowych, zgodnie z projektem instalacji.
