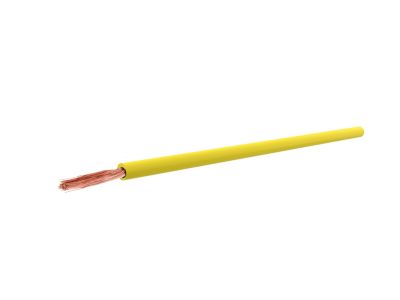

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, żółty KRĄŻEK | G-100299 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych i automatyce. Produkt charakteryzuje się konstrukcją jednożyłową z miedzianą linką o 5. klasie giętkości, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach, korytach kablowych oraz rurkach instalacyjnych. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz mechaniczną trwałość. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sterowniczych, sygnalizacyjnych oraz zasilających o niskim poborze mocy. Maksymalna temperatura żyły podczas ciągłej pracy wynosi +70°C, co gwarantuje stabilność parametrów elektrycznych nawet przy pełnym obciążeniu znamionowym.

• Wysoka giętkość: Klasa 5 ułatwia formowanie wiązek i montaż w rozdzielnicach.
• Wyrazista kolorystyka: Żółty kolor izolacji pozwala na szybką identyfikację konkretnych obwodów w złożonych systemach.
• Odporność termiczna: Praca w temperaturze do +70°C zapewnia długowieczność instalacji.
• Bezpieczeństwo pożarowe: Zgodność z normą IEC/EN 60332-1-2 w zakresie nierozprzestrzeniania płomienia.

Zgodność z Normami

Przewód H05V-K (LGY) został wyprodukowany zgodnie z rygorystycznymi standardami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt spełnia wymagania normy VDE, co jest kluczowe dla projektów realizowanych na rynkach międzynarodowych. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399, co oznacza, że spełnia podstawowe wymagania dotyczące palności materiałów budowlanych. Dodatkowo, testy według IEC/EN 60332-1-2 potwierdzają odporność na pionowe rozprzestrzenianie się płomienia na pojedynczym przewodzie.

Zastosowanie

Dzięki swojej elastyczności i parametrom elektrycznym, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnętrznych w szafach sterowniczych i rozdzielczych.
• Automatyka przemysłowa: Wykorzystywany w obwodach sterowania, sygnalizacji oraz wewnątrz urządzeń elektronicznych.
• Oświetlenie: Stosowany w oprawach oświetleniowych, gdzie wymagana jest giętkość przewodu przy zachowaniu odpowiedniej izolacji.
• Instalacje rurkowe: Doskonale sprawdza się w układaniu w rurkach instalacyjnych podtynkowych i natynkowych.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy przestrzegać zaleceń technicznych, aby zapewnić trwałość i bezpieczeństwo połączenia. Temperatura otoczenia podczas układania powinna mieścić się w zakresie od -5°C do +50°C. W przypadku montażu w niższych temperaturach, izolacja PVC może stać się krucha, co zwiększa ryzyko uszkodzeń mechanicznych. Ze względu na konstrukcję typu linka (klasa 5), końcówki przewodu przed podłączeniem do zacisków śrubowych muszą zostać zabezpieczone tulejkami kablowymi (izolowanymi lub nieizolowanymi). Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje optymalną powierzchnię styku oraz odpowiedni moment dokręcania w zacisku.

FAQ

• Czy ten przewód można stosować bezpośrednio w ziemi? Nie, przewody typu H05V-K (LGY) są przeznaczone do układania wewnątrz budynków, w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie posiadają one wzmocnionej powłoki odpornej na wilgoć i czynniki glebowe.
• Jaka jest różnica między klasą 1 a klasą 5 giętkości? Klasa 1 to drut sztywny (DY), natomiast klasa 5 to linka składająca się z wielu cienkich drucików miedzianych, co czyni przewód znacznie bardziej elastycznym i odpornym na wielokrotne zginanie.
• Czy produkt jest sprzedawany na metry? Standardowo produkt dostarczany jest w formie krążka, co ułatwia transport i magazynowanie na budowie lub w warsztacie prefabrykacyjnym.
