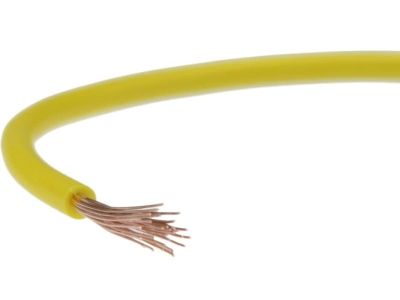

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, żółty KRĄŻEK | 5907702813608 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt charakteryzuje się konstrukcją opartą na miedzianej żyle wielodrutowej giętkiej (klasa 5), co w praktyce instalacyjnej przekłada się na wyjątkową łatwość formowania i układania w ciasnych przestrzeniach koryt grzebieniowych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na typowe czynniki występujące w środowisku przemysłowym.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych.
• Żyła miedziana: Wykonanie wielodrutowe gwarantuje wysoką elastyczność i odporność na drgania mechaniczne.
• Kolorystyka: Wyrazista żółta izolacja ułatwia identyfikację konkretnych obwodów w złożonych systemach okablowania.
• Forma pakowania: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac montażowych.

Zgodność z Normami

Przewód został wyprodukowany przez renomowaną firmę EK Elektrokabel zgodnie z systemem zharmonizowanym (H), co potwierdza jego wysoką jakość i powtarzalność parametrów technicznych. Oznaczenie H05V-K precyzyjnie definiuje standard wykonania: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła do układania na stałe (K). Produkt spełnia rygorystyczne wymagania bezpieczeństwa obowiązujące na rynku europejskim, co jest kluczowe przy odbiorach technicznych instalacji.

Zastosowanie

Dzięki swojej konstrukcji, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w sektorze automatyki i elektroenergetyki. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest duża gęstość upakowania komponentów.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych.
• Montażu w pomieszczeniach suchych, zarówno w instalacjach natynkowych, jak i podtynkowych.

Wskazówki Montażowe

Podczas prac instalacyjnych z wykorzystaniem przewodu H05V-K 1,0 mm², zaleca się stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych) na końcach żył. Zapobiega to rozwarstwianiu się miedzianych drucików i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy pamiętać, aby promień gięcia był dostosowany do średnicy zewnętrznej przewodu, co zapobiegnie uszkodzeniu struktury izolacji. Przewód jest dedykowany do pracy w miejscach, gdzie nie jest narażony na bezpośrednie działanie promieni słonecznych oraz wibracje przekraczające normy dla klasy 5.

FAQ

1. Czy przewód H05V-K można stosować na zewnątrz?
Przewód ten jest przeznaczony głównie do pracy w pomieszczeniach suchych i wewnątrz urządzeń. Nie zaleca się stosowania go bezpośrednio na zewnątrz bez dodatkowej osłony chroniącej przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między LGY a H05V-K?
LGY to tradycyjne polskie oznaczenie przewodu giętkiego, natomiast H05V-K to oznaczenie według normy zharmonizowanej. W praktyce są to te same produkty.

3. Czy przekrój 1,0 mm² jest odpowiedni do obwodów siłowych?
Przekrój 1,0 mm² jest najczęściej stosowany w obwodach sterowniczych, sygnalizacyjnych i pomocniczych. W przypadku obwodów zasilających należy dobrać przekrój zgodnie z obciążalnością prądową długotrwałą i zabezpieczeniem nadprądowym.
