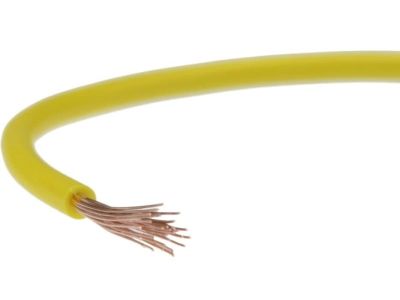

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V żółty /100m/ KRĄŻEK | 4510113 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Konstrukcja opiera się na miedzianej żyle wielodrutowej giętkiej (klasa 5), co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na starzenie. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sterowania, sygnalizacji oraz zasilania urządzeń o mniejszym poborze mocy.

• Wysoka elastyczność: Żyła miedziana wielodrutowa (K) umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Wyrazista kolorystyka: Żółta izolacja ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki.
• Trwałość: Wysokiej jakości polwinit (V) chroni przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych wewnątrz budynków.
• Wygodne opakowanie: Produkt dostarczany w krążku 100-metrowym, co optymalizuje proces logistyczny i minimalizuje odpady podczas prefabrykacji.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła wielodrutowa (K). Przewód spełnia wymagania dotyczące bezpieczeństwa pożarowego wewnątrz obiektów budowlanych, co jest kluczowe przy projektowaniu nowoczesnych instalacji elektrycznych.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest idealnym wyborem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka precyzja i elastyczność połączeń.
• Układania na stałe w rurkach instalacyjnych oraz systemach zamkniętych.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Instalacji w pomieszczeniach suchych, zarówno w montażu natynkowym, jak i podtynkowym (w rurach izolacyjnych).
• Zabezpieczonych połączeń w oprawach oświetleniowych i aparatach rozdzielczych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na odpowiednie przygotowanie końcówek żył. Ze względu na wielodrutową strukturę miedzi, zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie uszkodzić struktury żyły oraz izolacji. Przewód powinien być układany w temperaturze otoczenia zgodnej ze specyfikacją producenta, co zapobiega pękaniu polwinitu podczas prac instalacyjnych.

FAQ

• Czy przewód H05V-K można stosować na zewnątrz? Nie, przewody typu LGY (H05V-K) są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych. Do zastosowań zewnętrznych należy użyć przewodów o odpowiednim stopniu ochrony UV i odporności na warunki atmosferyczne.
• Jaki jest maksymalny prąd obciążenia dla przekroju 1,0 mm²? Dopuszczalna obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia, jednak standardowo dla tego przekroju w szafach sterowniczych przyjmuje się wartości bezpieczne dla obwodów sterowniczych i sygnalizacyjnych.
• Czy izolacja jest odporna na oleje? Standardowa izolacja polwinitowa (V) posiada ograniczoną odporność na substancje chemiczne i oleje. W środowiskach przemysłowych o dużym zanieczyszczeniu olejami zaleca się weryfikację specyfikacji technicznej dla konkretnych warunków pracy.
