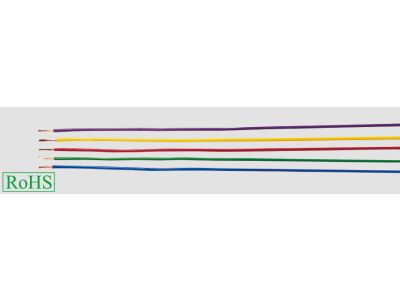

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V żółty /100m/ KRĄŻEK | 29121 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy jednożyłowy przewód giętki, wyprodukowany przez renomowaną firmę Helukabel. Konstrukcja żyły oparta na miedzianych drutach o wysokiej czystości zapewnia doskonałą przewodność elektryczną oraz elastyczność, co jest kluczowe przy wykonywaniu skomplikowanych połączeń w ciasnych przestrzeniach. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje odporność na przebicia oraz uszkodzenia mechaniczne w standardowych warunkach pracy. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sterowniczych i sygnalizacyjnych. Wyrazisty żółty kolor izolacji ułatwia identyfikację konkretnych obwodów w rozbudowanych systemach automatyki, co znacząco przyspiesza prace serwisowe i montażowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodowymi standardami jakościowymi i bezpieczeństwa. Przewód spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, co potwierdza jego parametry techniczne jako przewodu jednożyłowego w izolacji termoplastycznej. Dodatkowo, zgodność z normą IEC 60227-3 gwarantuje, że produkt może być stosowany w instalacjach o zasięgu globalnym, spełniając restrykcyjne wymogi dotyczące palności i wytrzymałości dielektrycznej materiałów izolacyjnych.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w profesjonalnym sektorze elektro-technicznym. Jest dedykowany przede wszystkim do:

• Okablowania tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest wysoka giętkość żył.
• Układania wewnątrz urządzeń elektrycznych i elektronicznych jako element połączeniowy.
• Instalacji w pomieszczeniach suchych, zarówno w montażu natynkowym, jak i podtynkowym.
• Prowadzenia w rurach izolacyjnych oraz zamkniętych systemach koryt kablowych.

Dzięki swojej elastyczności (klasa 5), przewód ten jest niezastąpiony w miejscach narażonych na częste zgięcia lub tam, gdzie przestrzeń montażowa jest mocno ograniczona.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej żyły oraz izolacji PVC.
• Zakończenie żył: Ze względu na wielodrutową konstrukcję żyły (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych przed umieszczeniem przewodu w zaciskach śrubowych lub sprężynowych.
• Temperatura pracy: Należy upewnić się, że temperatura otoczenia mieści się w zakresie dopuszczalnym dla izolacji PVC, co zapobiegnie jej przedwczesnemu starzeniu.
• Środowisko: Przewód jest przeznaczony do pracy w środowisku suchym; w przypadku narażenia na wilgoć należy stosować odpowiednie dławnice i obudowy o wysokim stopniu ochrony IP.

FAQ

• Czy przewód H05V-K można stosować bezpośrednio w ziemi? Nie, przewody typu LGY (H05V-K) nie posiadają wzmocnionej powłoki zewnętrznej i nie są przeznaczone do bezpośredniego układania w ziemi.
• Jaka jest różnica między H05V-K a H07V-K? Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany do napięć 300/500V, natomiast H07V-K do 450/750V. Wybór zależy od parametrów pracy danej instalacji.
• Czy kolor żółty ma specyficzne znaczenie w automatyce? Kolorystyka przewodów często wynika ze schematów projektowych danej maszyny lub zakładu. Żółty jest często używany do oznaczania specyficznych sygnałów sterujących lub obwodów pomocniczych.
