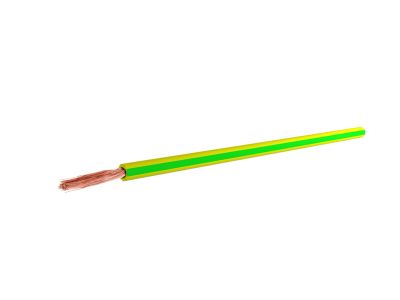

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, żółto-zielony KRĄŻEK | 5901854404028 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt marki ELPAR charakteryzuje się konstrukcją opartą na miedzianej żyle wielodrutowej giętkiej (klasa 5), co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) gwarantuje odpowiednie właściwości dielektryczne oraz odporność na typowe czynniki mechaniczne występujące wewnątrz budynków.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych.
• Żyła miedziana: Wykonanie wielodrutowe (giętkie) znacząco redukuje ryzyko pęknięcia miedzi podczas wielokrotnego zginania.
• Kolorystyka: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa instalacji.
• Forma pakowania: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac montażowych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do stosowania na rynkach całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 300/500V (05), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania bezpieczeństwa stawiane przewodom przeznaczonym do układania na stałe w instalacjach wewnętrznych.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej:

• Prefabrykacja szaf: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych oraz szaf sterowniczych.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Okablowanie urządzeń: Doskonale sprawdza się w połączeniach wewnątrz urządzeń elektroenergetycznych, gdzie wymagany jest mały promień gięcia.
• Środowisko pracy: Przeznaczony do stosowania w pomieszczeniach suchych, zapewniając długotrwałą bezawaryjność połączeń.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 1,0 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek. Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia oraz dbać o to, aby przewód nie był narażony na bezpośrednie działanie promieni UV oraz substancji chemicznych degradujących polwinit.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych.
• Jaki jest dopuszczalny prąd dla przekroju 1,0 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak typowo dla tego przekroju w szafach sterowniczych przyjmuje się wartości zapewniające bezpieczną pracę obwodów pomocniczych.
• Co oznacza skrót LGY? Jest to polskie oznaczenie przewodu jednożyłowego o żyle miedzianej giętkiej w izolacji polwinitowej, odpowiadające europejskiemu symbolowi H05V-K.
