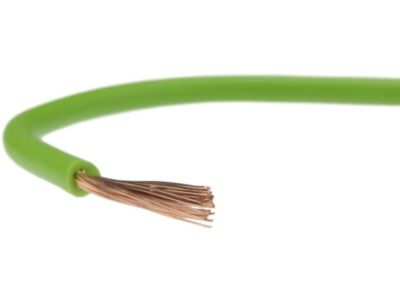

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, zielony KRĄŻEK | 5907702813592 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt charakteryzuje się napięciem znamionowym 300/500V, co czyni go idealnym rozwiązaniem do obwodów sygnalizacyjnych i sterowniczych. Kluczowym elementem konstrukcyjnym jest wielodrutowa, giętka żyła miedziana klasy 5, która gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na zmęczenie materiałowe podczas wielokrotnego zginania. Izolacja wykonana z polwinitu (PVC) w kolorze zielonym zapewnia nie tylko skuteczną ochronę dielektryczną, ale również ułatwia identyfikację poszczególnych obwodów w rozbudowanych instalacjach.

• Przekrój znamionowy: 1,0 mm² pozwala na bezpieczne obciążenie prądowe wewnątrz urządzeń i szaf sterowniczych.
• Budowa żyły: Wielodrutowa miedziana (giętka), ułatwiająca prowadzenie przewodu w korytach grzebieniowych.
• Izolacja: Specjalistyczny polwinit (V) odporny na typowe warunki panujące wewnątrz rozdzielnic.
• Napięcie: 300/500V, optymalne dla systemów automatyki i sterowania.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H oznacza harmonizację, 05 wskazuje na napięcie znamionowe 300/500V, V określa izolację polwinitową, a litera K symbolizuje giętkość żyły, dedykowaną do układania na stałe w miejscach narażonych na drgania lub wymagających ciasnego promienia gięcia.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w branży elektro-technicznej:

• Prefabrykacja szaf: Idealny do okablowania tablic rozdzielczych oraz szaf sterowniczych.
• Automatyka przemysłowa: Połączenia wewnątrz urządzeń elektroenergetycznych i sterowniczych.
• Instalacje podtynkowe: Możliwość układania w rurkach instalacyjnych oraz zamkniętych korytach kablowych w pomieszczeniach suchych.
• Oświetlenie: Wykorzystywany wewnątrz opraw oświetleniowych jako element połączeniowy.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 1,0 mm² zaleca się stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się miedzianych drucików żyły i zapewnia trwały styk elektryczny w zaciskach śrubowych lub sprężynowych. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, aby uniknąć uszkodzeń mechanicznych izolacji PVC. W szafach sterowniczych zaleca się prowadzenie przewodów w korytach grzebieniowych, zachowując odpowiedni promień gięcia, co minimalizuje naprężenia mechaniczne żyły.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest głównie do pracy wewnątrz budynków, w pomieszczeniach suchych. W przypadku instalacji zewnętrznych wymagane jest stosowanie dodatkowych osłon lub rur odpornych na promieniowanie UV.
• Jaka jest różnica między LGY a H05V-K? LGY to polskie oznaczenie tradycyjne, natomiast H05V-K to oznaczenie zgodne z normą zharmonizowaną. W praktyce są to te same produkty.
• Czy zielony kolor izolacji ma znaczenie funkcjonalne? Kolorystyka ułatwia organizację pracy i identyfikację obwodów. Należy jednak pamiętać, że do ochrony (PE) dedykowany jest wyłącznie kolor żółto-zielony.
