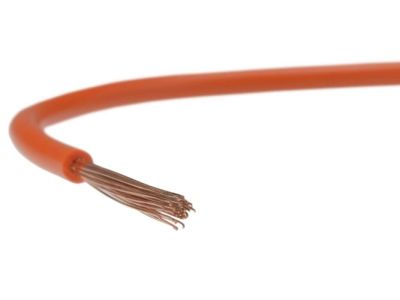

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V pomarańczowy /100m/ KRĄŻEK | 4510093 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Oznaczenie H05V-K wskazuje na wykonanie według normy zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 300/500V (05) pozwala na bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych. Izolacja wykonana ze specjalnie dobranego polwinitu (V) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie. Kluczowym atutem jest żyła miedziana wielodrutowa giętką (K) klasy 5, która umożliwia łatwe formowanie przewodu w ciasnych przestrzeniach szaf sterowniczych bez ryzyka uszkodzenia struktury miedzi.

• Przekrój 1,0 mm²: Optymalny do połączeń wewnątrz aparatury rozdzielczej i systemów automatyki.
• Kolor pomarańczowy: Ułatwia identyfikację konkretnych obwodów, co jest kluczowe przy serwisowaniu rozbudowanych instalacji.
• Wysoka elastyczność: Klasa giętkości 5 znacząco skraca czas montażu w korytach grzebieniowych.
• Opakowanie 100m: Wygodny krążek ułatwia odwijanie i minimalizuje odpady materiałowe.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza oznaczenie literą 'H' w kodzie typu. Zastosowanie izolacji polwinitowej PVC jest zgodne z normami dotyczącymi materiałów samogasnących i nierozprzestrzeniających płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych i budynkach użyteczności publicznej. Przewód jest dopuszczony do stosowania w instalacjach stałych oraz wewnątrz urządzeń zgodnie z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i elektroinstalatorstwie. Jest dedykowany przede wszystkim do:

• Okablowania szaf sterowniczych: Idealny do łączenia sterowników PLC, przekaźników i aparatury modułowej.
• Tablic rozdzielczych: Wykorzystywany do mostkowania i tworzenia połączeń pomocniczych.
• Montażu w rurkach instalacyjnych: Przystosowany do układania na stałe w systemach zamkniętych, zarówno natynkowych, jak i podtynkowych.
• Wewnątrz urządzeń: Stosowany w stale zabezpieczonych połączeniach wewnątrz maszyn i urządzeń elektroenergetycznych.
• Pomieszczeń suchych: Optymalny do pracy w środowisku o niskiej wilgotności, gdzie wymagana jest wysoka niezawodność połączeń.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie doprowadzić do nadmiernego naprężenia izolacji. Dzięki wielodrutowej budowie żyły, przewód doskonale współpracuje z tulejkami zaciskowymi izolowanymi i nieizolowanymi, co zapewnia trwały i pewny styk elektryczny. W przypadku montażu w korytach kablowych, zaleca się unikanie krzyżowania przewodów w sposób chaotyczny, wykorzystując elastyczność żyły do estetycznego i przejrzystego ułożenia wiązek. Należy pamiętać, że przewód jest przeznaczony do pracy w miejscach, gdzie nie jest narażony na bezpośrednie działanie promieni słonecznych oraz uszkodzenia mechaniczne bez dodatkowej osłony.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewód H05V-K jest przeznaczony do stosowania wewnątrz budynków, w pomieszczeniach suchych oraz wewnątrz obudów urządzeń.
• Jaka jest klasa giętkości żyły? Jest to klasa 5, co oznacza żyłę wielodrutową, bardzo elastyczną, ułatwiającą montaż w miejscach o ograniczonej przestrzeni.
• Czy izolacja jest odporna na oleje? Standardowa izolacja polwinitowa (PVC) ma ograniczoną odporność na substancje chemiczne; w środowiskach agresywnych zaleca się sprawdzenie specyfikacji odporności chemicznej producenta Lapp Kabel.
