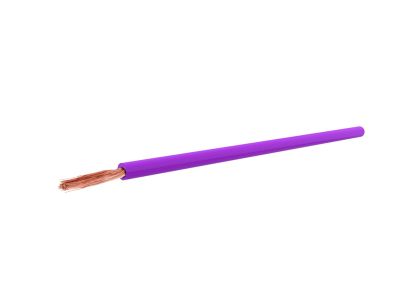

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, fioletowy KRĄŻEK | G-100300 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów sterowania i automatyki. Produkt renomowanego producenta TF-Kable charakteryzuje się miedzianą żyłą wielodrutową o 5. klasie giętkości, co znacząco ułatwia prowadzenie kabla w ciasnych korytach kablowych oraz peszlach. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sygnalizacyjnych i sterowniczych. Fioletowy kolor izolacji ułatwia identyfikację konkretnych obwodów w rozbudowanych szafach rozdzielczych, co jest kluczowe dla zachowania porządku i bezpieczeństwa eksploatacji.

• Przekrój znamionowy: 1,0 mm² gwarantujący optymalną obciążalność prądową dla systemów sterowania.
• Klasa giętkości: Klasa 5 umożliwiająca łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Temperatura pracy: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C.
• Kolorystyka: Wyrazisty fioletowy kolor ułatwiający szybką diagnostykę instalacji.
• Forma pakowania: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Przewód jest zgodny z normami VDE, co gwarantuje najwyższą jakość wykonania żyły i izolacji. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399. Dodatkowo, izolacja jest odporna na rozprzestrzenianie płomienia na pojedynczym przewodzie pionowym, co potwierdzają badania zgodne z arkuszem IEC/EN 60332-1-2. Dzięki tym certyfikatom, instalatorzy mogą mieć pewność, że stosują komponenty bezpieczne i zgodne z aktualnymi przepisami budowlanymi i technicznymi.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest idealnym wyborem do okablowania wewnętrznego w urządzeniach sterowniczych, rozdzielnicach oraz szafach sterowniczych. Dzięki swojej elastyczności, doskonale sprawdza się w miejscach narażonych na drgania oraz tam, gdzie wymagane jest częste zginanie przewodu. Fioletowa barwa izolacji jest często wykorzystywana w automatyce do oznaczania specyficznych sygnałów pomocniczych lub obwodów niskonapięciowych, co pozwala na uniknięcie pomyłek podczas prac serwisowych. Może być układany w rurkach instalacyjnych zamontowanych na powierzchni lub w nich osadzonych, a także w zamkniętych systemach układania przewodów.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić szczególną uwagę na zakres temperatur otoczenia. Zalecany przedział temperatur przy układaniu wynosi od -5°C do +50°C, co zapobiega pękaniu izolacji PVC podczas manipulacji. Przy podłączaniu do zacisków śrubowych w aparatach elektrycznych, zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się miedzianej linki i zapewnia trwały styk elektryczny o niskiej rezystancji przejścia. Należy unikać nadmiernego naciągu mechanicznego oraz dbać o to, aby promień gięcia nie był mniejszy niż zalecany dla przewodów o klasie 5, co wydłuży żywotność całej instalacji.

FAQ

• Czy ten przewód nadaje się do bezpośredniego układania w ziemi? Nie, przewody typu H05V-K (LGY) są przeznaczone do układania wewnątrz budynków, w rurkach instalacyjnych, korytach lub szafach sterowniczych. Nie posiadają wzmocnionej powłoki odpornej na wilgoć i czynniki glebowe.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tożsame w polskiej i europejskiej nomenklaturze. H05V-K to oznaczenie według normy zharmonizowanej (HAR), natomiast LGY to tradycyjne polskie oznaczenie przewodu linkowego o izolacji polwinitowej.
• Czy fioletowy kolor ma konkretne znaczenie w automatyce? Choć normy precyzyjnie określają kolory dla przewodu ochronnego (żółto-zielony) i neutralnego (niebieski), kolory takie jak fioletowy są używane zgodnie ze schematem projektowym danej maszyny lub obiektu, najczęściej do obwodów sterowniczych DC lub sygnałów specjalnych.
