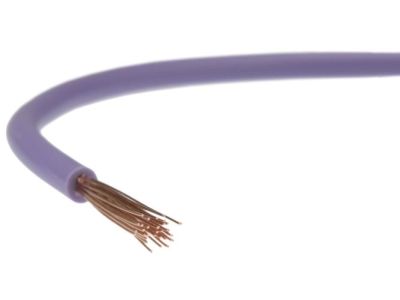

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V fiolet /100m/ KRĄŻEK | 4510073 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach sterowania i rozdziału energii. Konstrukcja oparta na żyle miedzianej wielodrutowej giętkiej (klasa 5) gwarantuje wyjątkową elastyczność, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie. Napięcie znamionowe 300/500V pozwala na bezpieczną pracę w obwodach sygnalizacyjnych, sterowniczych oraz zasilających o mniejszym poborze mocy. Fioletowy kolor izolacji ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki, zgodnie ze schematami projektowymi.

• Przekrój znamionowy: 1,0 mm² – optymalny dla obwodów sterowniczych i sygnalizacyjnych.
• Budowa żyły: Miedziana, wielodrutowa giętka, zapewniająca wysoką odporność na zmęczenie materiałowe.
• Izolacja: Polwinit (PVC) o wysokiej wytrzymałości mechanicznej.
• Napięcie: 300/500V, idealne do zastosowań wewnątrz urządzeń i tablic.
• Kolorystyka: Wyrazisty fioletowy kolor ułatwiający szybką diagnostykę i serwis.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła do układania na stałe (K). Przewód spełnia wymagania dotyczące nierozprzestrzeniania płomienia, co jest kluczowe dla bezpieczeństwa pożarowego instalacji przemysłowych i budynkowych.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest dedykowany przede wszystkim do:

• Okablowania szaf sterowniczych, rozdzielnic elektrycznych oraz tablic licznikowych.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych (peszlach) montowanych na i pod tynkiem w pomieszczeniach suchych.
• Zastosowań w systemach oświetleniowych oraz układach automatyki przemysłowej.
• Stale zabezpieczonych połączeń wewnątrz opraw oświetleniowych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Dzięki giętkości klasy 5, przewód idealnie układa się w korytach grzebieniowych. Zaleca się stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych) na końcach żył, co zapewnia trwały i pewny styk elektryczny oraz zapobiega rozwarstwianiu się drucików miedzi pod zaciskiem śrubowym. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną użytego osprzętu (np. złączek szynowych lub wyłączników nadprądowych). Przewód należy układać w temperaturach otoczenia zgodnych ze specyfikacją producenta, unikając narażenia na bezpośrednie działanie promieni UV, jeśli nie jest on prowadzony w osłonach.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest do pracy w pomieszczeniach suchych. W przypadku stosowania na zewnątrz musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed wilgocią i promieniowaniem UV.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tożsame w polskiej praktyce rynkowej; H05V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne polskie oznaczenie przewodu giętkiego o izolacji polwinitowej.
• Czy przewód nadaje się do zasilania silników? Może być stosowany w obwodach sterowania silnikami, natomiast do bezpośredniego zasilania silników o większej mocy należy dobrać przekrój zgodnie z obciążalnością prądową długotrwałą.
