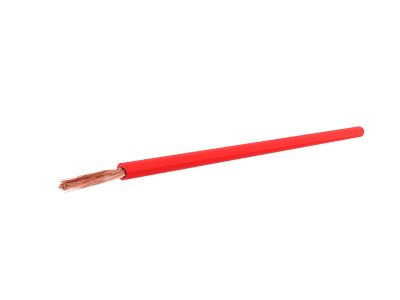

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, czerwony KRĄŻEK | G-105506 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 1,0 mm². Produkt został zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Kluczowym elementem konstrukcyjnym jest miedziana żyła wielodrutowa giętka klasy 5, która gwarantuje wyjątkową elastyczność, ułatwiając prowadzenie przewodu w ciasnych korytach kablowych oraz formowanie wiązek w szafach sterowniczych. Izolacja wykonana z polwinitu (PVC) o wysokiej wytrzymałości dielektrycznej zapewnia skuteczną ochronę przed przebiciami przy napięciu znamionowym 300/500V. Czerwony kolor izolacji pozwala na szybką identyfikację obwodów, co jest kluczowe dla zachowania przejrzystości instalacji i bezpieczeństwa serwisowania.

• Przekrój 1,0 mm²: Optymalny do obwodów sterowniczych i sygnalizacyjnych.
• Giętkość klasy 5: Ułatwia montaż w miejscach o ograniczonym promieniu gięcia.
• Napięcie 300/500V: Przystosowane do standardowych systemów automatyki i zasilania pomocniczego.
• Trwała izolacja PVC: Odporna na uszkodzenia mechaniczne i starzenie w warunkach wewnętrznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz miedziana żyła wielodrutowa giętka (K). Przewód spełnia wymagania bezpieczeństwa niezbędne do stosowania w nowoczesnych instalacjach elektroenergetycznych.

Zastosowanie

Przewód LGY 1,0 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroinstalacyjnym. Jest dedykowany przede wszystkim do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka precyzja i elastyczność połączeń.
• Układania na stałe w rurkach instalacyjnych oraz systemach zamkniętych.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Instalacji w pomieszczeniach suchych, zarówno w montażu natynkowym, jak i podtynkowym w rurach izolacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 1,0 mm² zaleca się stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się miedzianych drucików żyły wielodrutowej i zapewnia trwały styk elektryczny. Należy unikać układania przewodu w miejscach narażonych na bezpośrednie działanie promieni słonecznych oraz w środowiskach o wilgotności przekraczającej parametry izolacji PVC. W przypadku prowadzenia w rurkach instalacyjnych, należy zachować odpowiedni współczynnik wypełnienia, aby umożliwić swobodne oddawanie ciepła przez żyłę roboczą.

FAQ

1. Czy przewód LGY 1,0 mm² może być stosowany na zewnątrz?
Nie, przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych. Do zastosowań zewnętrznych należy użyć przewodów o odpowiedniej odporności na promieniowanie UV i warunki atmosferyczne.

2. Jaka jest różnica między H05V-K a LGY?
Są to dwa oznaczenia tego samego produktu. H05V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie.

3. Czy ten przewód nadaje się do zasilania silników?
Przekrój 1,0 mm² jest zazwyczaj stosowany w obwodach sterowania. W przypadku zasilania silników należy dobrać przekrój do mocy urządzenia oraz prądu znamionowego, zgodnie z projektem instalacji.
