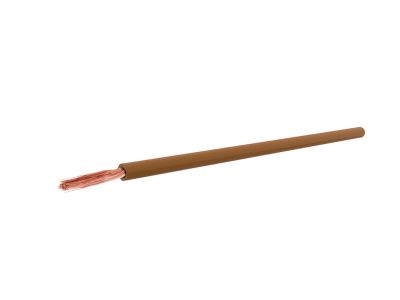

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, brązowy KRĄŻEK | G-105507 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w praktyce instalacyjnej oznacza wyjątkową elastyczność i łatwość formowania wiązek w ciasnych przestrzeniach. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na typowe czynniki mechaniczne występujące wewnątrz budynków.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczne stosowanie w obwodach sterowniczych i sygnalizacyjnych.
• Konstrukcja żyły: Miedziana, wielodrutowa (giętka), ułatwiająca montaż w korytach grzebieniowych.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz w systemach wieloprzewodowych.
• Forma pakowania: Wygodny krążek, który minimalizuje ryzyko splątania przewodu podczas odwijania.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (05 - 300/500V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące materiałów przewodzących i izolacyjnych, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Dzięki swojej elastyczności, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Okablowania szaf sterowniczych i tablic rozdzielczych, gdzie wymagane jest precyzyjne prowadzenie przewodów.
• Połączeń wewnątrz urządzeń elektronicznych i aparatury modułowej.
• Układania w rurkach instalacyjnych (peszlach) oraz kanałach zamkniętych w pomieszczeniach suchych.
• Montażu podtynkowego i natynkowego w rurach izolacyjnych wewnątrz budynków.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-K 1,0 mm² zaleca się stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych) na końcach żył, co zapobiega rozwarstwianiu się miedzianych drucików i zapewnia trwały styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy pamiętać, aby promień gięcia nie przekraczał dopuszczalnych norm dla przewodów giętkich, co chroni strukturę miedzi przed zmęczeniem materiałowym. Przewód powinien być układany w miejscach, gdzie nie jest narażony na bezpośrednie działanie promieni słonecznych oraz wilgoci przekraczającej dopuszczalne normy dla izolacji PVC.

FAQ

• Czy przewód można stosować na zewnątrz? Nie, przewody typu H05V-K są przeznaczone do pracy w pomieszczeniach suchych i powinny być chronione przed czynnikami atmosferycznymi.
• Jaki jest maksymalny prąd obciążenia? Dopuszczalna obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak dla przekroju 1,0 mm² w typowych warunkach szafowych wynosi ona zazwyczaj do 10-13A.
• Czy izolacja jest odporna na rozprzestrzenianie płomienia? Tak, standardowa izolacja polwinitowa stosowana przez TF-Kable posiada właściwości samogasnące zgodnie z podstawowymi normami bezpieczeństwa pożarowego.
