Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, biały KRĄŻEK | 5907702813561 EK Elektrokabel

Opis i Kluczowe Cechy

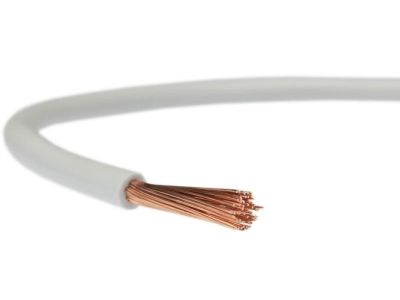

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę EK Elektrokabel. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 1,0 mm², co pozwala na bezpieczne i stabilne przewodzenie prądu w obwodach sterowniczych i sygnalizacyjnych. Konstrukcja opiera się na miedzianej żyle wielodrutowej giętkiej klasy 5, co w połączeniu z izolacją z polwinitu (PVC) gwarantuje doskonałą elastyczność. Dzięki temu przewód idealnie układa się w ciasnych przestrzeniach, nie narażając struktury miedzi na mikropęknięcia podczas formowania wiązek.

• Napięcie znamionowe: 300/500V, co predysponuje go do pracy w większości standardowych układów automatyki.
• Izolacja: Wykonana z polwinitu (V), zapewniająca odpowiednią wytrzymałość dielektryczną oraz odporność na typowe czynniki mechaniczne.
• Kolorystyka: Biała powłoka ułatwia identyfikację przewodów w złożonych systemach okablowania zgodnie ze schematem projektowym.
• Forma dostawy: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu na stanowisku pracy.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co jest gwarancją najwyższej jakości i bezpieczeństwa na rynkach europejskich. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: litera 'H' potwierdza zgodność z normami harmonizacji, '05' określa napięcie znamionowe 300/500V, 'V' wskazuje na izolację polwinitową, a 'K' na giętką konstrukcję żyły dedykowaną do układania na stałe. Produkt spełnia rygorystyczne wymagania stawiane osprzętowi elektroinstalacyjnemu stosowanemu w budownictwie i przemyśle.

Zastosowanie

Przewód LGY 1,0 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest niezastąpiony przy prefabrykacji szaf sterowniczych oraz tablic rozdzielczych, gdzie wymagana jest duża gęstość upakowania komponentów. Może być stosowany do:

• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych (peszlach) montowanych na i pod tynkiem.
• Instalacji w zamkniętych korytach kablowych i listwach elektroinstalacyjnych.
• Okablowania systemów oświetleniowych oraz układów sygnalizacji awaryjnej w pomieszczeniach suchych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 1,0 mm² należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek żyły. Ze względu na wielodrutową strukturę miedzi, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie osłabić struktury izolacji. Przewód jest dedykowany do pracy w środowisku suchym; w przypadku instalacji podtynkowych należy zawsze stosować odpowiednie rury izolacyjne chroniące przed wilgocią i uszkodzeniami mechanicznymi.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w ziemi?
Nie, przewody typu LGY (H05V-K) posiadają izolację polwinitową przeznaczoną do pracy wewnątrz budynków lub w osłonach. Do układania bezpośrednio w ziemi należy stosować kable o wzmocnionej izolacji, np. typu YKY.

2. Jaka jest różnica między przewodem LGY a DY?
Przewód LGY (H05V-K) posiada żyłę giętką (wielodrutową), natomiast DY (H07V-U) posiada żyłę sztywną (jednodrutową). LGY jest znacznie łatwiejszy w montażu w szafach sterowniczych, gdzie wymagane jest częste zginanie przewodu.

3. Czy biały kolor izolacji ma znaczenie techniczne?
Kolor izolacji służy głównie do identyfikacji obwodów. W profesjonalnych instalacjach kolor biały jest często wykorzystywany do oznaczania konkretnych sygnałów sterujących lub zasilania pomocniczego, zgodnie z dokumentacją techniczną obiektu.
