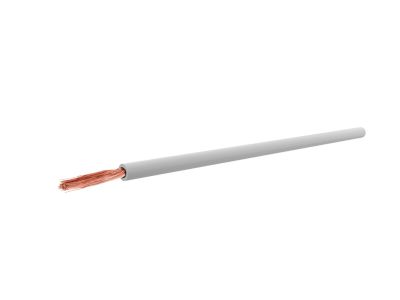

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, szary KRĄŻEK | G-105530 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych i sterowniczych. Kluczowym atutem produktu jest jego konstrukcja oparta na miedzianej lince o 5. klasie giętkości, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach, takich jak korytka kablowe czy peszle. Izolacja wykonana z polichlorku winylu (PVC) w kolorze szarym zapewnia nie tylko doskonałe właściwości dielektryczne, ale również odporność na uszkodzenia mechaniczne. Przewód pracuje przy napięciu znamionowym 300/500V, co czyni go idealnym wyborem do wewnętrznych instalacji w urządzeniach oraz w osprzęcie oświetleniowym.

• Wysoka giętkość: Klasa 5 pozwala na wielokrotne zginanie bez ryzyka uszkodzenia struktury żyły.
• Odporność termiczna: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C.
• Solidna izolacja: PVC gwarantuje trwałość i bezpieczeństwo użytkowania w standardowych warunkach przemysłowych.
• Praktyczne opakowanie: Produkt dostarczany w formie krążka, co ułatwia odwijanie i minimalizuje ryzyko splątania podczas prac montażowych.

Zgodność z Normami

Przewód H05V-K (LGY) 0,75 spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikacją VDE. W zakresie bezpieczeństwa pożarowego produkt jest zgodny z normą EN 50399 (klasa reakcji na ogień Eca) oraz IEC/EN 60332-1-2, co oznacza, że jest odporny na rozprzestrzenianie płomienia na pojedynczym przewodzie. Spełnienie tych norm jest kluczowe przy projektowaniu instalacji w obiektach o podwyższonych wymaganiach przeciwpożarowych.

Zastosowanie

Dzięki swojej elastyczności i parametrom elektrycznym, przewód LGY 0,75 mm² znajduje szerokie zastosowanie w branży automatyki i elektrotechniki. Jest on powszechnie wykorzystywany do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagane jest precyzyjne prowadzenie przewodów.
• Połączeń wewnątrz urządzeń elektronicznych i elektrycznych.
• Instalacji w rurkach instalacyjnych podtynkowych oraz natynkowych.
• Systemów oświetleniowych, gdzie ograniczona przestrzeń wymaga stosowania giętkich przewodów o mniejszych przekrojach.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe wynosi od -5°C do +50°C. Praca w temperaturach niższych niż zalecane może prowadzić do usztywnienia izolacji PVC i jej pękania. Przy podłączaniu do zacisków śrubowych zaleca się stosowanie tulejek zaciskowych, co zapobiega rozwarstwianiu się drucików miedzianej linki i gwarantuje pewny styk elektryczny oraz optymalny moment dokręcania. Należy unikać bezpośredniego narażenia przewodu na działanie promieni UV oraz substancji chemicznych mogących degradować polichlorek winylu.

FAQ

1. Czy przewód H05V-K może być stosowany na zewnątrz budynków?
Przewód ten jest przeznaczony głównie do układania wewnątrz pomieszczeń, w rurkach instalacyjnych lub wewnątrz urządzeń. Nie posiada on izolacji odpornej na bezpośrednie działanie warunków atmosferycznych i promieniowania UV.

2. Jaka jest różnica między klasą 5 a klasą 1 giętkości?
Klasa 5 oznacza linkę składającą się z wielu cienkich drucików miedzianych, co zapewnia dużą elastyczność. Klasa 1 to drut jednorodny (sztywny), stosowany głównie w instalacjach podtynkowych na stałe.

3. Czy kolor szary ma znaczenie funkcjonalne?
W instalacjach sterowniczych kolory często służą do identyfikacji konkretnych obwodów (np. sygnałowych). Kolor szary jest standardowo stosowany w automatyce przemysłowej zgodnie ze schematami projektowymi.
