Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, szary KRĄŻEK | 5907702813547 EK Elektrokabel

Opis i Kluczowe Cechy

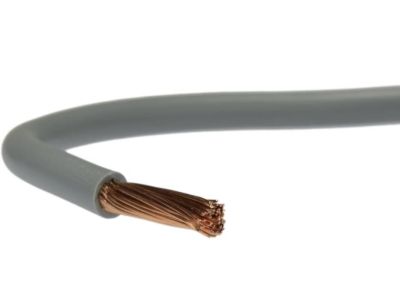

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 0,75 mm². Produkt został zaprojektowany z myślą o profesjonalnych systemach sterowania i automatyki, gdzie kluczowe znaczenie ma elastyczność oraz niezawodność połączeń. Konstrukcja opiera się na wielodrutowej, giętkiej żyle miedzianej klasy 5, co znacząco ułatwia prowadzenie przewodu w ciasnych korytach grzebieniowych oraz formowanie wiązek wewnątrz szaf rozdzielczych.

• Napięcie znamionowe: Parametr 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sterowniczych, sygnalizacyjnych oraz zasilających o niskim poborze mocy.
• Izolacja polwinitowa (PVC): Zastosowana powłoka z polwinitu izolacyjnego (V) charakteryzuje się wysoką odpornością mechaniczną oraz doskonałymi właściwościami dielektrycznymi.
• Kolorystyka: Szary kolor izolacji ułatwia identyfikację konkretnych obwodów zgodnie ze schematem elektrycznym, co jest kluczowe podczas prac serwisowych.
• Giętkość: Oznaczenie (K) gwarantuje, że przewód jest przystosowany do układania w miejscach narażonych na częste zginanie podczas montażu.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co oznacza pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Spełnienie tych rygorystycznych wymogów pozwala na stosowanie przewodu w projektach realizowanych na rynkach całej Unii Europejskiej. Przewód spełnia wymagania dotyczące instalacji wewnątrz urządzeń elektroenergetycznych oraz w systemach sterowniczych, co potwierdza jego profesjonalny charakter i bezpieczeństwo użytkowania w suchych pomieszczeniach.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest to idealne rozwiązanie do:

• Okablowania szaf sterowniczych i tablic rozdzielczych: Dzięki swojej giętkości pozwala na estetyczne i bezpieczne łączenie aparatury modułowej na szynach DIN.
• Połączeń wewnątrz urządzeń: Stosowany jako stałe zabezpieczone połączenie wewnątrz maszyn i urządzeń elektronicznych.
• Instalacji podtynkowych i natynkowych: Możliwość układania w rurkach instalacyjnych (peszlach) oraz zamkniętych kanałach kablowych w pomieszczeniach suchych.
• Systemów automatyki: Doskonały do przesyłania sygnałów sterujących w układach automatyki przemysłowej.

Wskazówki Montażowe

Podczas montażu przewodu LGY 0,75 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu należy bezwzględnie zakończyć tulejką zaciskową (izolowaną lub nieizolowaną). Zapobiega to rozwarstwianiu się drucików i gwarantuje poprawny styk w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych. W przypadku instalacji w rurkach, należy upewnić się, że system jest szczelny i zabezpieczony przed kondensacją wilgoci.
• Moment dokręcania: W przypadku stosowania zacisków śrubowych, należy stosować moment dokręcania zgodny ze specyfikacją producenta aparatury, do której przewód jest przyłączany.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w tynku?
Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.

2. Jaka jest różnica między H05V-K a H07V-K?
Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany na napięcie 300/500V, natomiast H07V-K na 450/750V. Wybór zależy od wymagań konkretnej instalacji i napięcia roboczego układu.

3. Czy ten przewód nadaje się do zasilania silników?
Przekrój 0,75 mm² jest zazwyczaj stosowany w obwodach sterowania. Do zasilania silników należy dobrać przekrój przewodu na podstawie mocy urządzenia oraz prądu znamionowego, uwzględniając dopuszczalną obciążalność prądową długotrwałą.
