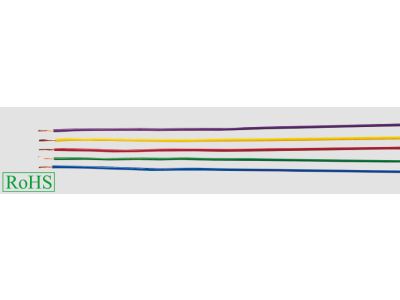

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V pomarańczowy /100m/ KRĄŻEK | 29110 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy jednożyłowy przewód giętki, zaprojektowany przez renomowanego producenta Helukabel. Produkt charakteryzuje się miedzianą żyłą wielodrutową, która zapewnia doskonałą elastyczność i ułatwia prowadzenie kabla w ciasnych przestrzeniach szaf sterowniczych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskonapięciowych. Pomarańczowy kolor izolacji ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki, co jest kluczowe dla przejrzystości i bezpieczeństwa serwisu.

Zgodność z Normami

Przewód został wyprodukowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które określają standardy dla przewodów jednożyłowych bez powłoki o izolacji termoplastycznej. Dodatkowo produkt jest zgodny z normą IEC 60227-3, co czyni go uniwersalnym rozwiązaniem akceptowanym w projektach realizowanych na rynkach globalnych. Zgodność z tymi dyrektywami gwarantuje powtarzalność parametrów elektrycznych i mechanicznych w każdej partii materiału.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i systemach automatyki przemysłowej. Jest dedykowany przede wszystkim do:

• Okablowania wewnętrznego w tablicach rozdzielczych i szafach sterowniczych, gdzie wymagana jest wysoka giętkość żyły.
• Układania wewnątrz urządzeń elektrycznych i elektronicznych jako element połączeniowy.
• Montażu w pomieszczeniach suchych, zarówno w instalacjach natynkowych, jak i podtynkowych.
• Prowadzenia w rurach izolacyjnych oraz zamkniętych systemach koryt kablowych.

Dzięki swojej konstrukcji, przewód ten jest niezastąpiony wszędzie tam, gdzie występują częste zgięcia i wymagana jest precyzja w układaniu wiązek kablowych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,75 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długowieczność instalacji:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej żyły ani izolacji PVC.
• Zakończenie żył: Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) na końcach żył wielodrutowych, co zapewnia pewny styk elektryczny i zapobiega rozwarstwianiu się drucików pod zaciskiem śrubowym.
• Temperatura pracy: Przewód powinien być eksploatowany w zakresie temperatur przewidzianym przez producenta dla izolacji PVC, unikając bezpośredniego kontaktu ze źródłami wysokiego ciepła.
• Prowadzenie w rurach: Przy wciąganiu przewodu do rur izolacyjnych należy unikać nadmiernego naciągu mechanicznego.

FAQ

• Czy przewód H05V-K można stosować na zewnątrz? Nie, zgodnie ze specyfikacją przewód ten jest przeznaczony do stosowania w pomieszczeniach suchych oraz wewnątrz urządzeń i obudów.
• Co oznacza skrót LGY? LGY to polskie oznaczenie odpowiednika przewodu H05V-K, wskazujące na przewód elektroenergetyczny o żyłach miedzianych wielodrutowych giętkich (L) w izolacji polwinitowej (Y).
• Jaka jest długość przewodu w jednym opakowaniu? Produkt dostarczany jest w standardowych krążkach o długości 100 metrów bieżących, co ułatwia transport i magazynowanie na budowie.
