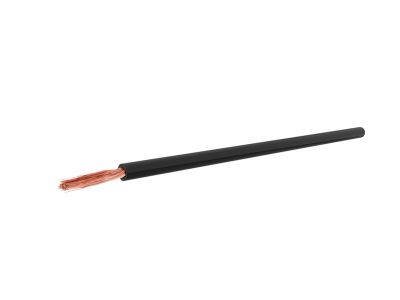

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, czarny KRĄŻEK | 5901854403847 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 0,75 mm², co zapewnia optymalną wydajność prądową w systemach sterowania i sygnalizacji. Konstrukcja opiera się na miedzianej żyle wielodrutowej klasy 5, która gwarantuje wyjątkową giętkość i elastyczność, ułatwiając prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w większości standardowych układów niskiego napięcia.
• Izolacja polwinitowa (PVC): Zastosowanie wysokiej jakości polwinitu zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Czarna powłoka zewnętrzna ułatwia identyfikację obwodów zgodnie ze schematami elektrycznymi.
• Forma dostawy: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co jest gwarancją najwyższej jakości i bezpieczeństwa na rynku europejskim. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H oznacza zgodność z normą, 05 określa napięcie znamionowe 300/500V, V wskazuje na izolację polwinitową, a litera K informuje o giętkiej konstrukcji żyły do układania na stałe. Produkt spełnia rygorystyczne wymagania branżowe, co pozwala na jego stosowanie w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w branży elektro-technicznej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych oraz szaf sterowniczych.
• Automatyka przemysłowa: Wykorzystywany w układach sterowania, sygnalizacji i pomiarów.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Urządzenia elektryczne: Stosowany wewnątrz urządzeń elektroenergetycznych jako stałe połączenie zabezpieczone.
• Pomieszczenia suche: Optymalny do pracy w środowisku o niskiej wilgotności, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Wskazówki Montażowe

Podczas montażu przewodu LGY 0,75 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długowieczność instalacji:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych przed montażem w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Prowadzenie w korytach: W szafach sterowniczych zaleca się prowadzenie przewodów w perforowanych korytach grzebieniowych dla zachowania porządku i odpowiedniego odprowadzania ciepła.
• Środowisko pracy: Przewód jest dedykowany do układania na stałe w miejscach osłoniętych przed bezpośrednim działaniem czynników atmosferycznych.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w tynku?
Nie, przewody typu LGY powinny być układane w rurkach instalacyjnych, korytkach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.

2. Jaka jest różnica między LGY a H05V-K?
To dwa oznaczenia tego samego produktu. LGY to polskie oznaczenie tradycyjne, natomiast H05V-K to oznaczenie zgodne z europejską normą zharmonizowaną.

3. Czy ten przewód nadaje się do instalacji ruchomych?
Mimo że żyła jest giętka (klasy 5), przewód H05V-K jest przeznaczony do układania na stałe w miejscach, gdzie nie jest narażony na ciągłe zginanie i ruch mechaniczny.
