Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, brązowy KRĄŻEK | G-105526 TF Kable

Opis i Kluczowe Cechy

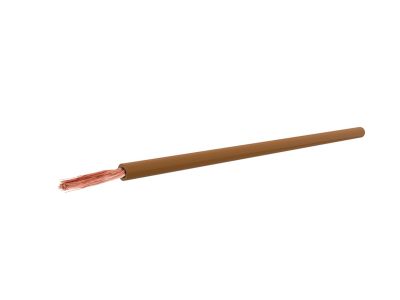

Przewód instalacyjny H05V-K (LGY) o przekroju 0,75 mm² to wysokiej klasy rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych i sterowniczych. Oznaczenie H05V-K wskazuje na przewód wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 300/500V (05). Kluczowym elementem konstrukcyjnym jest żyła miedziana wielodrutowa giętką klasy 5 (K), która gwarantuje doskonałą elastyczność, ułatwiając prowadzenie przewodu w ciasnych przestrzeniach i korytach kablowych.

• Izolacja polwinitowa (PVC): Zapewnia wysoką odporność mechaniczną oraz doskonałe właściwości dielektryczne, chroniąc instalację przed zwarciami.
• Przekrój 0,75 mm²: Optymalny do przesyłania sygnałów sterujących oraz zasilania odbiorników o mniejszym poborze mocy.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach automatyki.
• Forma dostawy: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac montażowych.

Zgodność z Normami

Produkt został wytworzony w oparciu o rygorystyczne normy zharmonizowane, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Zastosowanie izolacji z polwinitu (V) sprawia, że przewód spełnia standardy dotyczące nierozprzestrzeniania płomienia na pojedynczym kablu. Dzięki certyfikacji TF-Kable, inżynierowie i instalatorzy mają pewność, że parametry elektryczne i mechaniczne są zgodne z deklaracjami technicznymi, co jest kluczowe przy odbiorach technicznych instalacji.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i budownictwie. Jest dedykowany przede wszystkim do:

• Okablowania szaf sterowniczych i tablic rozdzielczych: Dzięki swojej giętkości idealnie nadaje się do wykonywania połączeń wewnątrz aparatury modułowej.
• Instalacji wewnątrz urządzeń: Stosowany jako przewód połączeniowy w urządzeniach elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych: Może być montowany na stałe w zamkniętych systemach osłonowych, zarówno na tynku, jak i pod tynkiem.
• Pomieszczeń suchych: Przeznaczony do pracy w środowisku, gdzie nie występuje bezpośrednie narażenie na wilgoć lub czynniki atmosferyczne.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,75 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych na końcach przewodu przed ich umieszczeniem w zaciskach śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje stabilny styk elektryczny. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C dla zachowania optymalnej elastyczności izolacji.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych oraz wewnątrz urządzeń i obudów.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tożsame w polskiej praktyce rynkowej; H05V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne polskie oznaczenie przewodu giętkiego o izolacji polwinitowej.
• Czy przewód jest odporny na oleje? Standardowa izolacja PVC posiada ograniczoną odporność na substancje chemiczne i oleje. W środowiskach agresywnych zaleca się stosowanie przewodów o specjalistycznej izolacji.
