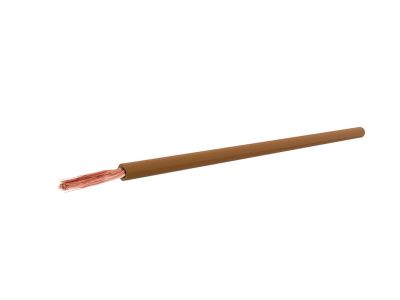

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, brązowy KRĄŻEK | 5901854403823 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju 0,75 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdzielnicach. Produkt marki ELPAR charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej (klasa 5), co znacząco ułatwia prowadzenie przewodu w ciasnych korytach kablowych oraz wykonywanie precyzyjnych połączeń wewnątrz aparatury modułowej. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne przy zachowaniu wysokiej elastyczności.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych.
• Żyła miedziana: Wykonanie wielodrutowe (giętkie) gwarantuje odporność na wielokrotne zginanie i ułatwia montaż końcówek tulejkowych.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz lub konkretnych ścieżek sygnałowych w złożonych schematach elektrycznych.
• Trwałość: Wysoka jakość polwinitu zapewnia długowieczność instalacji w warunkach wnętrzowych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co jest gwarancją pełnej kompatybilności z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 300/500V (05), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania stawiane przewodom przeznaczonym do układania na stałe w urządzeniach elektroenergetycznych, co potwierdza jego niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Dzięki swojej elastyczności i parametrom elektrycznym, przewód LGY 0,75 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce:

• Prefabrykacja szaf: Idealny do okablowania tablic rozdzielczych, szaf sterowniczych oraz pulpitów operatorskich.
• Instalacje wewnętrzne: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz kanałach kablowych zamkniętych.
• Budowa maszyn: Stosowany jako przewód połączeniowy wewnątrz urządzeń elektronicznych i elektrotechnicznych.
• Montaż podtynkowy i natynkowy: Możliwość stosowania w pomieszczeniach suchych, pod warunkiem prowadzenia w izolacyjnych rurach ochronnych.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-K 0,75 mm² zaleca się przestrzeganie dobrych praktyk elektroinstalacyjnych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed montażem w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy unikać zbyt ostrych załamań, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Temperatura układania: Montaż powinien odbywać się w temperaturach dodatnich, aby zachować optymalną elastyczność polwinitu.
• Prowadzenie w rurach: Przy wciąganiu przewodu do rur instalacyjnych należy upewnić się, że wnętrze rur jest wolne od ostrych krawędzi mogących przeciąć izolację.

FAQ

1. Czy przewód H05V-K można stosować na zewnątrz budynków?
Przewód ten jest dedykowany do pracy w pomieszczeniach suchych oraz wewnątrz urządzeń. Nie jest zalecany do bezpośredniego wystawienia na działanie czynników atmosferycznych i promieniowania UV bez dodatkowej osłony.

2. Jaka jest różnica między LGY a H05V-K?
LGY to tradycyjne polskie oznaczenie przewodu giętkiego, natomiast H05V-K to oznaczenie według normy zharmonizowanej. W praktyce są to te same produkty.

3. Czy ten przewód nadaje się do zasilania silników trójfazowych?
Przekrój 0,75 mm² jest zazwyczaj zbyt mały dla obwodów siłowych silników, jednak doskonale sprawdza się w obwodach sterowania stycznikami i przekaźnikami obsługującymi takie silniki.
