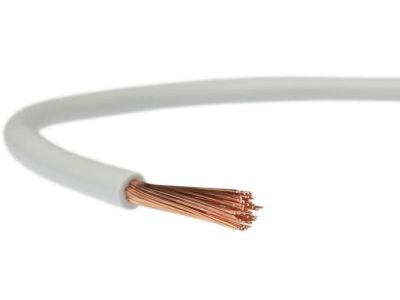

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, biały KRĄŻEK | 5907702813448 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany również pod polskim oznaczeniem LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę EK Elektrokabel. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 0,75 mm², co pozwala na precyzyjne i bezpieczne prowadzenie sygnałów sterowniczych oraz zasilanie odbiorników o mniejszym poborze mocy. Konstrukcja opiera się na miedzianej żyle wielodrutowej giętkiej klasy 5, co gwarantuje wyjątkową elastyczność i ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf rozdzielczych.

• Napięcie znamionowe: 300/500V, co umożliwia szerokie zastosowanie w układach sterowania i automatyki.
• Izolacja: Wykonana z wysokiej jakości polwinitu (PVC), zapewniającego doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Biała powłoka izolacyjna ułatwia identyfikację obwodów w złożonych systemach okablowania.
• Forma dostawy: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co jest gwarancją najwyższej jakości i bezpieczeństwa użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: litera 'H' potwierdza zgodność z normami zharmonizowanymi, '05' określa napięcie znamionowe 300/500V, 'V' wskazuje na izolację polwinitową, a 'K' sygnalizuje obecność giętkiej żyły wielodrutowej przeznaczonej do układania na stałe.

Zastosowanie

Dzięki swojej konstrukcji, przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest wysoka elastyczność przewodów.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych.
• Montażu w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo, pod warunkiem zastosowania odpowiednich rur izolacyjnych.
• Stale zabezpieczonych połączeń w systemach automatyki przemysłowej.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długowieczność instalacji:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed montażem w zaciskach śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC.
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych. W przypadku instalacji w miejscach narażonych na wilgoć, należy stosować szczelne kanały lub rury osłonowe o odpowiednim stopniu ochrony IP.

FAQ

1. Czy przewód H05V-K 0,75 mm² może być stosowany bezpośrednio w tynku?
Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, korytkach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego kładzenia pod tynkiem bez osłony.

2. Jaka jest różnica między przewodem H05V-K a H07V-K?
Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany do napięć 300/500V, natomiast H07V-K do 450/750V. Wybór zależy od specyfiki instalacji i wymagań napięciowych danego układu.

3. Czy biały kolor izolacji ma znaczenie techniczne?
Kolor izolacji służy głównie do identyfikacji faz, obwodów lub funkcji w systemie. Biały przewód jest często wykorzystywany w specyficznych schematach sterowania zgodnie z dokumentacją projektową danej maszyny lub rozdzielnicy.
