Przewód instalacyjny H05V-K (LGY) 0,5 300/500V szary /100m/ KRĄŻEK | 4510061 Lapp Kabel

Opis i Kluczowe Cechy

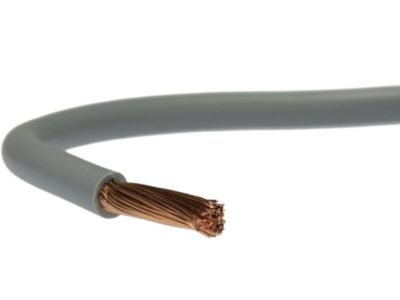

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach sterowania i automatyki. Konstrukcja opiera się na miedzianej, wielodrutowej żyle giętkiej klasy 5, co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach koryt grzebieniowych oraz peszli. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczną pracę w obwodach sterowniczych, sygnalizacyjnych oraz zasilających o mniejszym poborze mocy.

• Wysoka elastyczność: Żyła miedziana wielodrutowa (klasa 5) umożliwia łatwe formowanie wiązek i montaż w szafach o dużym zagęszczeniu komponentów.
• Trwała izolacja: Powłoka polwinitowa (V) chroni przed uszkodzeniami mechanicznymi i zapewnia długowieczność instalacji w warunkach suchych.
• Standard przemysłowy: Szary kolor izolacji ułatwia identyfikację obwodów zgodnie ze schematami dokumentacji technicznej.
• Wygodne opakowanie: Produkt dostarczany w krążku 100-metrowym, co optymalizuje proces logistyczny i minimalizuje odpady podczas prefabrykacji.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H – norma zharmonizowana, 05 – napięcie znamionowe 300/500V, V – izolacja polwinitowa, K – żyła giętka do układania na stałe. Produkt spełnia wymagania dyrektyw niskonapięciowych, co jest kluczowe przy certyfikacji gotowych maszyn i rozdzielnic wprowadzanych na rynek unijny.

Zastosowanie

Przewód H05V-K 0,5 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i elektroinstalatorstwie. Jest dedykowany przede wszystkim do:

• Prefabrykacji szaf sterowniczych: Idealny do łączenia sterowników PLC, przekaźników oraz aparatury modułowej na szynach DIN.
• Okablowania wewnętrznego: Stosowany wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest wysoka odporność na drgania i elastyczność połączeń.
• Instalacji podtynkowych i natynkowych: Możliwość układania w rurkach instalacyjnych (peszlach) oraz zamkniętych kanałach kablowych w pomieszczeniach suchych.
• Systemów oświetleniowych: Wykorzystywany w oprawach oświetleniowych jako element wewnętrznego okablowania zasilającego.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,5 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek żył. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się miedzianych drucików i gwarantuje stabilny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury żyły oraz izolacji. Przewód powinien być układany w temperaturach otoczenia zgodnych ze specyfikacją producenta, unikając bezpośredniego narażenia na działanie promieni UV oraz substancji chemicznych degradujących PVC.

FAQ

• Czy przewód H05V-K można stosować na zewnątrz? Nie, przewody typu LGY w izolacji polwinitowej są przeznaczone do pracy w pomieszczeniach suchych. Do zastosowań zewnętrznych należy użyć przewodów o wyższym stopniu ochrony i odporności na UV.
• Jaki jest maksymalny prąd dla przekroju 0,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak dla przekroju 0,5 mm² w typowych warunkach szafowych przyjmuje się wartości odpowiednie dla obwodów sterowniczych i sygnalizacyjnych.
• Czy produkt jest dostępny w innych kolorach? Tak, seria H05V-K od Lapp Kabel obejmuje pełną gamę kolorystyczną, co pozwala na przejrzyste kodowanie kolorami faz, przewodów neutralnych oraz sygnałowych.
