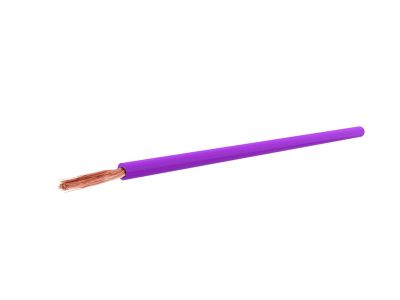

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, fioletowy KRĄŻEK | G-100318 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów sterowania i automatyki. Produkt charakteryzuje się miedzianą żyłą wielodrutową o 5. klasie giętkości, co w praktyce oznacza wyjątkową elastyczność i łatwość formowania wiązek w ciasnych przestrzeniach rozdzielnic. Izolacja wykonana z polichlorku winylu (PVC) w kolorze fioletowym nie tylko ułatwia identyfikację obwodów w złożonych systemach, ale także zapewnia doskonałe właściwości dielektryczne przy napięciu znamionowym 300/500V. Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co gwarantuje stabilność parametrów elektrycznych nawet przy pełnym obciążeniu prądowym.

• Wysoka giętkość: Klasa 5 ułatwia układanie w korytach kablowych i rurkach instalacyjnych.
• Wyraźna kolorystyka: Fioletowa izolacja ułatwia szybką diagnostykę i separację sygnałów.
• Odporność termiczna: Praca w szerokim zakresie temperatur otoczenia od -5°C do +50°C podczas układania.
• Renomowany producent: TF-Kable gwarantuje powtarzalność parametrów i najwyższą jakość miedzi.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Produkt spełnia wymagania normy VDE, co jest kluczowe dla projektów realizowanych na rynki międzynarodowe. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399. Dodatkowo, izolacja jest odporna na rozprzestrzenianie płomienia na pojedynczym kablu, co potwierdzają testy zgodne z arkuszem IEC/EN 60332-1-2. Dzięki temu produkt może być bezpiecznie stosowany w budynkach o standardowych wymaganiach przeciwpożarowych.

Zastosowanie

Dzięki swojej konstrukcji typu linka (LGY), przewód ten znajduje szerokie zastosowanie w branży elektro-technicznej. Jest idealnym wyborem do wykonywania połączeń wewnątrz urządzeń elektrycznych, aparatury rozdzielczej oraz w układach sterowania i sygnalizacji. Przekrój 0,5 mm² jest optymalny dla obwodów pomocniczych, systemów alarmowych oraz niskoprądowych instalacji automatyki budynkowej. Fioletowy kolor izolacji jest często wykorzystywany do oznaczania specyficznych funkcji w szafach sterowniczych, takich jak obwody prądu stałego lub sygnały sterujące, co znacząco podnosi standardy bezpieczeństwa i ułatwia późniejszą konserwację instalacji przez służby utrzymania ruchu.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,5 mm² należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek żył. Ze względu na konstrukcję wielodrutową (klasa 5), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się drucików miedzianych i zapewnia pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy przestrzegać dopuszczalnego zakresu temperatur przy układaniu (od -5°C do +50°C), aby uniknąć uszkodzeń mechanicznych izolacji PVC. Minimalny promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, co zapobiega powstawaniu naprężeń wewnętrznych w żyle miedzianej.

FAQ

• Czy przewód H05V-K można stosować bezpośrednio w tynku? Nie, przewody typu LGY (H05V-K) są przeznaczone do układania w rurkach instalacyjnych, korytach kablowych lub wewnątrz obudów urządzeń. Nie powinny być układane bezpośrednio pod tynkiem bez osłony.
• Jaka jest różnica między H05V-K a H07V-K? Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany do napięć 300/500V, natomiast H07V-K do 450/750V. Wybór zależy od specyfiki instalacji i wymagań projektowych.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w formie wygodnego krążka, co ułatwia jego odwijanie i minimalizuje ryzyko splątania podczas prac montażowych.
