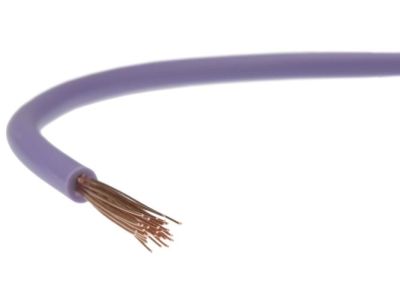

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, fioletowy KRĄŻEK | 5907702813417 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i automatyki. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach koryt grzebieniowych oraz peszli. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sygnalizacyjnych, sterowniczych oraz zasilających o niskim poborze prądu. Fioletowy kolor izolacji ułatwia identyfikację konkretnych obwodów w złożonych systemach okablowania, co jest kluczowe dla przejrzystości dokumentacji powykonawczej.

• Żyła miedziana wielodrutowa: Zapewnia doskonałą przewodność elektryczną i odporność na wibracje.
• Izolacja PVC: Wytrzymała powłoka polwinitowa chroniąca przed czynnikami zewnętrznymi.
• Napięcie 300/500V: Optymalne parametry dla systemów sterowania i automatyki budynkowej.
• Giętkość klasy 5: Ułatwia formowanie wiązek i montaż w szafach rozdzielczych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła wielodrutowa (K). Produkt spełnia wymagania stawiane przewodom przeznaczonym do stałych połączeń wewnątrz urządzeń elektroenergetycznych, co czyni go niezawodnym elementem każdej instalacji.

Zastosowanie

Przewód H05V-K (LGY) 0,5 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka precyzja i elastyczność.
• Wykonywania połączeń wewnątrz urządzeń elektronicznych i elektrycznych.
• Układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Instalacji w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo w odpowiednich osłonach izolacyjnych.
• Systemów automatyki przemysłowej do przesyłania sygnałów sterujących.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,5 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek żył. Zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się miedzianych drucików i zapewnia trwały kontakt elektryczny w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie uszkodzić struktury żyły. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, co gwarantuje zachowanie optymalnej elastyczności izolacji PVC podczas prac instalacyjnych.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz, musi być on bezwzględnie umieszczony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaki jest dopuszczalny prąd obciążenia dla przekroju 0,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak dla tego przekroju zazwyczaj stosuje się go w obwodach sterowniczych o niskim natężeniu prądu.
• Co oznacza skrót LGY? Jest to polskie oznaczenie odpowiednika normy H05V-K, gdzie L oznacza linkę (żyłę wielodrutową), G – giętką, a Y – izolację polwinitową.
