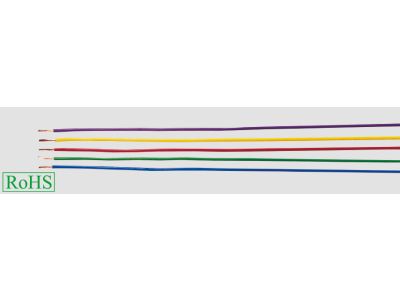

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V czerwony /100m/ KRĄŻEK | 29085 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy jednożyłowy przewód giętki, zaprojektowany przez renomowanego producenta Helukabel. Produkt charakteryzuje się miedzianą żyłą wielodrutową, która zapewnia doskonałą elastyczność i ułatwia prowadzenie kabla w ciasnych przestrzeniach szaf sterowniczych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje wysoką odporność dielektryczną oraz mechaniczną przy napięciu znamionowym 300/500V. Czerwony kolor izolacji pozwala na szybką identyfikację obwodów sterowniczych lub sygnałowych, co jest kluczowe dla przejrzystości instalacji i bezpieczeństwa serwisowania.

• Przekrój 0,5 mm²: Optymalny do przesyłania sygnałów sterujących i zasilania komponentów o niskim poborze prądu.
• Giętkość klasy 5: Umożliwia łatwe formowanie wiązek i montaż w korytach grzebieniowych.
• Napięcie 300/500V: Zapewnia bezpieczną pracę w standardowych układach automatyki przemysłowej.
• Opakowanie 100m: Wygodny krążek ułatwia odwijanie i minimalizuje odpady materiałowe.

Zgodność z Normami

Przewód H05V-K marki Helukabel został wyprodukowany w ścisłym reżimie technologicznym, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami. Produkt spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, co jest gwarancją powtarzalności parametrów elektrycznych. Dodatkowo, przewód jest zgodny z normą IEC 60227-3, co pozwala na jego stosowanie w projektach o zasięgu globalnym. Materiały użyte do produkcji są wolne od substancji szkodliwych zgodnie z dyrektywami środowiskowymi, co podnosi standard bezpieczeństwa użytkowania.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, przewód LGY 0,5 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest dedykowany przede wszystkim do:

• Okablowania szaf sterowniczych: Łączenie sterowników PLC, przekaźników oraz aparatury modułowej na szynach DIN.
• Budowy tablic rozdzielczych: Wykonywanie połączeń wewnętrznych w rozdzielnicach niskiego napięcia.
• Instalacji wewnątrz urządzeń: Idealny do zasilania układów elektronicznych i oświetleniowych wewnątrz obudów.
• Montażu podtynkowego i natynkowego: Możliwość układania w rurach izolacyjnych w pomieszczeniach suchych.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) zaciskanych profesjonalną praską, co zapewnia trwały styk elektryczny i zapobiega utlenianiu się końcówek miedzi. Przewód powinien być układany w temperaturach zgodnych ze specyfikacją techniczną (zazwyczaj od +5°C przy układaniu ruchomym). W szafach sterowniczych warto stosować oznaczniki kablowe, co w połączeniu z czerwonym kolorem izolacji znacząco przyspiesza diagnostykę układu.

FAQ

• Czy przewód H05V-K można stosować na zewnątrz? Nie, zgodnie z normami przewody te są przeznaczone do pracy w pomieszczeniach suchych. Do zastosowań zewnętrznych należy użyć przewodów o wyższym stopniu ochrony i odporności na UV.
• Jaka jest różnica między H05V-K a LGY? Oznaczenie H05V-K jest zgodne z normą zharmonizowaną (H), natomiast LGY to tradycyjne polskie oznaczenie przewodu giętego o izolacji PVC. W praktyce są to produkty o tych samych parametrach.
• Czy czerwony kolor izolacji ma znaczenie funkcjonalne? Tak, w automatyce kolor czerwony często rezerwowany jest dla obwodów sterowniczych prądu przemiennego (AC), choć ostateczny schemat zależy od standardów przyjętych w danym zakładzie lub projekcie.
