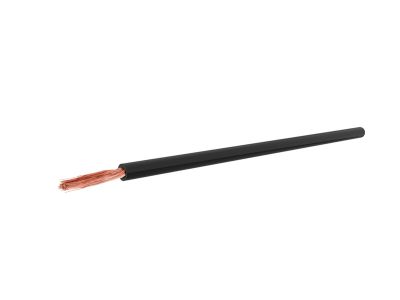

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, czarny KRĄŻEK | G-100314 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych i sterowniczych. Charakteryzuje się on konstrukcją jednożyłową z miedzianą linką o 5. klasie giętkości, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach rozdzielnic oraz korytek kablowych. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz mechaniczną trwałość przy napięciu znamionowym 300/500V. Maksymalna temperatura żyły podczas ciągłej pracy wynosi +70°C, co pozwala na bezpieczne obciążenie przewodu w standardowych warunkach przemysłowych.

• Wysoka giętkość: Klasa 5 ułatwia układanie w wiązkach i podłączanie do zacisków sprężynowych lub śrubowych.
• Odporność termiczna: Praca w szerokim zakresie temperatur otoczenia podczas układania (od -5°C do +50°C).
• Trwała izolacja: Powłoka PVC w kolorze czarnym jest odporna na starzenie i zapewnia łatwą identyfikację w systemach okablowania.
• Praktyczne opakowanie: Produkt dostarczany w formie krążka, co minimalizuje ryzyko splątania podczas odwijania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty i normy branżowe. Przewód jest zgodny z wytycznymi VDE, co gwarantuje powtarzalność parametrów technicznych. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399. Dodatkowo, izolacja jest samogasnąca i nie rozprzestrzenia płomienia, co zostało zweryfikowane zgodnie z międzynarodowymi standardami IEC/EN 60332-1-2. Wybór tego przewodu to pewność zgodności z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

Przewód H05V-K (LGY) 0,5 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice, szczególnie tam, gdzie wymagana jest precyzja i elastyczność połączeń. Jest idealnym wyborem do:

• Okablowania wewnętrznego w szafach sterowniczych, rozdzielnicach elektrycznych oraz pulpitach sterowniczych.
• Połączeń wewnątrz urządzeń elektronicznych i aparatury pomiarowej.
• Systemów oświetleniowych, gdzie wymagane jest napięcie do 500V.
• Układania w rurkach instalacyjnych zamontowanych na powierzchni lub wtynkowych, a także w zamkniętych systemach korytek kablowych.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długowieczność instalacji. Zaleca się zachowanie minimalnej temperatury otoczenia na poziomie -5°C podczas układania, aby uniknąć pęknięć izolacji PVC. Ze względu na konstrukcję typu linka (klasa 5), przy podłączaniu do zacisków śrubowych bezwzględnie należy stosować tulejki zaciskowe izolowane lub nieizolowane. Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę dociskową i gwarantuje stabilny styk elektryczny o niskiej rezystancji przejścia. Należy również unikać nadmiernego naciągu mechanicznego podczas przeciągania przewodu przez przepusty.

FAQ

• Czy ten przewód można stosować bezpośrednio w ziemi? Nie, przewody typu LGY (H05V-K) są przeznaczone do układania wewnątrz budynków, w rurkach, korytkach lub wewnątrz urządzeń. Nie posiadają one wzmocnionej powłoki odpornej na wilgoć i czynniki glebowe.
• Jaka jest różnica między H05V-K a H07V-K? Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany do napięć 300/500V, natomiast H07V-K do 450/750V. Wybór zależy od specyfiki instalacji i wymagań projektowych.
• Czy przewód jest odporny na promieniowanie UV? Standardowa izolacja PVC w kolorze czarnym posiada podstawową odporność, jednak przy stałej ekspozycji zewnętrznej zaleca się prowadzenie przewodu w osłonach lub peszlach odpornych na UV.
