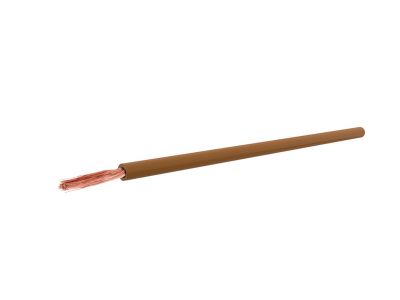

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, brązowy KRĄŻEK | G-100316 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie elektroenergetyczne od renomowanego producenta TF-Kable. Jest to przewód jednożyłowy z miedzianą żyłą wielodrutową, charakteryzujący się 5. klasą giętkości. Taka konstrukcja żyły sprawia, że przewód jest niezwykle elastyczny, co znacząco ułatwia jego układanie w ciasnych przestrzeniach, korytach kablowych oraz przy wykonywaniu skomplikowanych połączeń wewnątrz aparatury rozdzielczej. Izolacja wykonana z polichlorku winylu (PVC) w kolorze brązowym zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczne stosowanie w obwodach sterowania i sygnalizacji.
• Klasa giętkości: Klasa 5, gwarantująca łatwość manewrowania i odporność na wielokrotne zginanie.
• Temperatura pracy: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co zapewnia stabilność parametrów elektrycznych.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz lub konkretnych obwodów w systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy europejskie, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Przewód jest zgodny z wytycznymi VDE, co jest gwarancją najwyższej jakości wykonania. W zakresie bezpieczeństwa pożarowego, przewód spełnia wymagania normy EN 50399 dla klasy reakcji na ogień Eca oraz normy IEC/EN 60332-1-2 dotyczącej odporności na rozprzestrzenianie płomienia na pojedynczym kablu. Dzięki temu produkt może być bezpiecznie stosowany w obiektach o standardowych wymaganiach przeciwpożarowych.

Zastosowanie

Przewód H05V-K (LGY) 0,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Ze względu na swoją elastyczność, jest idealnym wyborem do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych.
• Połączeń wewnątrz urządzeń elektronicznych i elektrycznych.
• Instalacji w rurkach instalacyjnych oraz kanałach zamkniętych.
• Systemów oświetleniowych i obwodów sygnalizacyjnych, gdzie wymagana jest precyzja i oszczędność miejsca.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla instalacji stałych i ruchomych powinien mieścić się w granicach od -5°C do +50°C. Przy zakańczaniu żyły typu linka, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i zapewnia optymalny kontakt elektryczny w zaciskach śrubowych lub sprężynowych. Należy unikać nadmiernego naciągu mechanicznego podczas przeciągania przewodu przez przepusty, aby nie uszkodzić struktury izolacji PVC.

FAQ

• Czy ten przewód nadaje się do układania bezpośrednio w tynku? Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz urządzeń.
• Jaka jest różnica między H05V-K a LGY? Są to oznaczenia tożsame; H05V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w formie wygodnego krążka, co ułatwia jego odwijanie i magazynowanie na warsztacie lub budowie.
