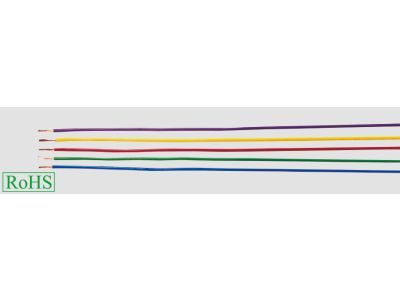

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V brązowy /100m/ RĄŻEK | 29084 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Helukabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Jest to przewód jednożyłowy, giętki, wyposażony w izolację z polichlorku winylu (PVC), która charakteryzuje się wysoką odpornością mechaniczną oraz doskonałymi właściwościami dielektrycznymi. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum aplikacji sterowniczych i sygnalizacyjnych. Dzięki zastosowaniu miedzianej żyły wielodrutowej klasy 5, produkt oferuje wyjątkową elastyczność, co znacząco ułatwia prowadzenie tras kablowych w ciasnych przestrzeniach szaf rozdzielczych.

• Przekrój 0,5 mm²: Optymalny do obwodów sterowania i sygnalizacji, zapewniający precyzyjne przesyłanie sygnałów przy zachowaniu minimalnych gabarytów.
• Izolacja PVC: Specjalna mieszanka polichlorku winylu gwarantuje trwałość i odporność na starzenie w warunkach eksploatacji wewnątrz budynków.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach automatyki.
• Konstrukcja LGY: Wielodrutowa budowa żyły (linka) zwiększa odporność na wibracje i zmęczenie materiału podczas częstego zginania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w oparciu o rygorystyczne normy europejskie i międzynarodowe, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Przewód spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które definiują standardy dla przewodów jednożyłowych bez powłoki o izolacji termoplastycznej. Dodatkowo, zgodność z normą IEC 60227-3 zapewnia, że produkt może być stosowany w instalacjach wymagających certyfikacji międzynarodowej, gwarantując powtarzalność parametrów elektrycznych i mechanicznych w każdej partii produkcyjnej.

Zastosowanie

Przewód H05V-K 0,5 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle oraz elektroinstalatorstwie. Jego głównym przeznaczeniem jest:

• Okablowanie szaf sterowniczych: Idealny do łączenia aparatury modułowej, przekaźników oraz sterowników PLC.
• Tablice rozdzielcze: Wykorzystywany do wykonywania mostków i połączeń wewnętrznych w rozdzielnicach niskiego napięcia.
• Budowa urządzeń: Stosowany jako wewnętrzne okablowanie w urządzeniach elektrycznych i elektronicznych.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurach izolacyjnych (peszlach) oraz kanałach kablowych w pomieszczeniach suchych.

Wskazówki Montażowe

Aby zapewnić długowieczność instalacji oraz bezpieczeństwo styków, podczas montażu przewodu H05V-K 0,5 mm² należy przestrzegać poniższych zaleceń:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (klasa 5), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych przed umieszczeniem przewodu w zaciskach śrubowych.
• Promień gięcia: Należy unikać zbyt ostrych załamań, które mogłyby uszkodzić strukturę miedzianych drucików lub osłabić izolację PVC.
• Środowisko pracy: Przewód jest przeznaczony do pracy w pomieszczeniach suchych. W przypadku montażu w rurach instalacyjnych, należy upewnić się, że system jest szczelny i nie gromadzi się w nim wilgoć.
• Moment dokręcania: W przypadku stosowania złączek śrubowych, należy zachować odpowiedni moment dokręcania zgodny ze specyfikacją producenta osprzętu, aby nie przeciąć delikatnych drucików żyły.

FAQ

1. Czy przewód H05V-K można stosować na zewnątrz budynków?
Nie, zgodnie ze specyfikacją i normą DIN VDE 0285-525-2-31, przewody te są przeznaczone do układania w pomieszczeniach suchych oraz wewnątrz urządzeń i szaf sterowniczych.

2. Jaka jest różnica między H05V-K a H07V-K?
Główną różnicą jest napięcie znamionowe. H05V-K posiada napięcie znamionowe 300/500V i jest zazwyczaj stosowany dla mniejszych przekrojów, natomiast H07V-K posiada napięcie 450/750V.

3. Czy ten przewód jest odporny na oleje?
Standardowa izolacja PVC posiada ograniczoną odporność na substancje chemiczne i oleje. W środowiskach agresywnych chemicznie zaleca się stosowanie przewodów w specjalnych powłokach olejoodpornych.
