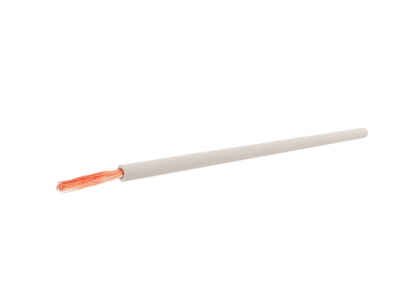

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, biały KRĄŻEK | 5901854403700 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie od renomowanego polskiego producenta ELPAR, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych i sterowniczych. Oznaczenie H05V-K wskazuje na przewód wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 300/500V (05). Kluczowym elementem konstrukcyjnym jest giętka żyła miedziana wielodrutowa klasy 5 (K), która gwarantuje doskonałą przewodność elektryczną oraz wyjątkową elastyczność, ułatwiającą prowadzenie przewodu w ciasnych przestrzeniach i korytach kablowych.

• Izolacja polwinitowa (V): Wykonana z wysokiej jakości PVC, zapewnia skuteczną ochronę dielektryczną oraz odporność na typowe czynniki mechaniczne występujące wewnątrz budynków.
• Przekrój 0,5 mm²: Idealnie dobrany do obwodów sterowniczych, sygnalizacyjnych oraz zasilania odbiorników o niskim poborze prądu.
• Kolor biały: Ułatwia identyfikację konkretnych obwodów w rozbudowanych systemach automatyki i rozdzielnicach.
• Forma dostawy: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w oparciu o rygorystyczne normy zharmonizowane, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Zastosowanie izolacji polwinitowej (PVC) oraz miedzianej żyły wielodrutowej jest zgodne z wytycznymi dotyczącymi przewodów jednożyłowych bez powłoki do układania na stałe. Przewód spełnia wymagania techniczne niezbędne do stosowania w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Przewód H05V-K (LGY) 0,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest dedykowany do:

• Okablowania szaf sterowniczych i tablic rozdzielczych: Dzięki swojej giętkości pozwala na estetyczne i bezpieczne mostkowanie aparatury modułowej na szynach DIN.
• Połączeń wewnątrz urządzeń: Idealny do stałych, zabezpieczonych połączeń wewnątrz aparatów elektrycznych i elektronicznych.
• Układania w rurkach instalacyjnych: Może być stosowany w zamkniętych systemach osłonowych, zarówno natynkowych, jak i podtynkowych.
• Pomieszczeń suchych: Przeznaczony do eksploatacji w środowiskach, gdzie nie występuje bezpośrednie narażenie na wilgoć.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,5 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długotrwałą bezawaryjność instalacji:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed umieszczeniem przewodu w zaciskach śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC.
• Prowadzenie w korytach: W szafach sterowniczych zaleca się układanie przewodów w perforowanych korytach grzebieniowych, co zapewnia odpowiednią cyrkulację powietrza i porządek w instalacji.
• Napięcie pracy: Nie należy przekraczać napięcia znamionowego 300/500V, do którego przewód został certyfikowany.

FAQ

1. Czy ten przewód można stosować na zewnątrz?
Nie, przewód H05V-K (LGY) w izolacji polwinitowej jest przeznaczony do pracy wewnątrz budynków, w pomieszczeniach suchych. Nie posiada on powłoki odpornej na promieniowanie UV oraz bezpośrednie działanie czynników atmosferycznych.

2. Co oznacza skrót LGY?
LGY to polskie oznaczenie handlowe odpowiadające zharmonizowanemu symbolowi H05V-K. Oznacza ono przewód elektroenergetyczny o żyłe miedzianej wielodrutowej giętkiej (L) w izolacji polwinitowej (Y).

3. Czy przewód nadaje się do zasilania silników?
Przekrój 0,5 mm² jest zazwyczaj zbyt mały dla obwodów siłowych silników, jednak doskonale sprawdza się w obwodach sterowania stycznikami, przekaźnikami oraz w układach sygnalizacji stanu pracy maszyn.
