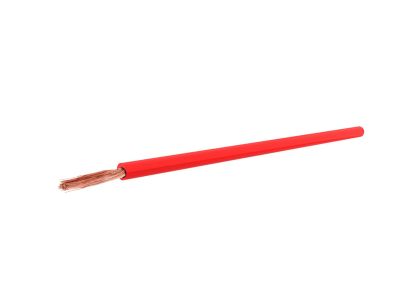

Przewód instalacyjny 07V-K (LGY) 1,0 450/750V, czerwony KRĄŻEK | 5901854401065 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny 07V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną polską markę ELPAR. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej (klasa 5), co w połączeniu z izolacją z polwinitu (PVC) zapewnia doskonałe właściwości mechaniczne oraz elektryczne. Napięcie znamionowe 450/750V (zgodnie z oznaczeniem 07) pozwala na bezpieczną eksploatację w szerokim spektrum instalacji niskiego napięcia. Czerwony kolor izolacji ułatwia identyfikację obwodów, co jest kluczowe w zaawansowanych systemach automatyki i rozdzielnicach.

• Wysoka elastyczność: Dzięki zastosowaniu żyły wielodrutowej, przewód idealnie układa się w ciasnych przestrzeniach i korytach kablowych.
• Trwała izolacja: Powłoka polwinitowa chroni przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych w środowisku suchym.
• Miedź najwyższej jakości: Zapewnia doskonałą przewodność elektryczną i minimalizuje straty energii.
• Wygodne opakowanie: Produkt dostarczany w formie krążka, co ułatwia odwijanie i zapobiega plątaniu się przewodu podczas prac montażowych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie 07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką konstrukcję żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące instalacji wewnątrz urządzeń elektroenergetycznych oraz systemów sterowniczych, co potwierdza jego niezawodność w profesjonalnych aplikacjach przemysłowych.

Zastosowanie

Przewód LGY 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest dedykowany do:

• Okablowania szaf sterowniczych: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych, gdzie wymagana jest duża giętkość.
• Instalacji podtynkowych i natynkowych: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Połączeń wewnątrz urządzeń: Stosowany jako stałe zabezpieczone połączenie w maszynach i urządzeniach elektroenergetycznych.
• Pomieszczeń suchych: Optymalny do pracy w środowiskach, gdzie nie występuje bezpośrednie narażenie na wilgoć.

Wskazówki Montażowe

Podczas montażu przewodu 07V-K (LGY) 1,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed montażem w zaciskach śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Temperatura pracy: Przewód jest przeznaczony do pracy w standardowych temperaturach otoczenia; należy unikać bezpośredniego kontaktu z elementami grzejnymi przekraczającymi dopuszczalną temperaturę pracy izolacji.
• Prowadzenie w rurach: Przy wciąganiu przewodu do rur instalacyjnych należy unikać nadmiernego naciągu mechanicznego.

FAQ

1. Czy przewód LGY 1,0 mm² można stosować na zewnątrz?
Nie, przewody typu 07V-K są przeznaczone do pracy w pomieszczeniach suchych oraz wewnątrz urządzeń lub w osłonach (rurach, korytach). Nie posiadają izolacji odpornej na promieniowanie UV i bezpośrednie działanie czynników atmosferycznych.

2. Jaka jest różnica między przewodem DY a LGY?
Przewód DY posiada żyłę jednodrutową (sztywną), natomiast LGY (07V-K) posiada żyłę wielodrutową (giętką/linkę). LGY jest znacznie łatwiejszy w układaniu w miejscach wymagających częstych zgięć, np. w szafach sterowniczych.

3. Czy kolor czerwony ma konkretne znaczenie w instalacji?
W automatyce i instalacjach DC kolor czerwony często oznacza potencjał dodatni lub obwody sterownicze prądu zmiennego, jednak zawsze należy kierować się dokumentacją techniczną danego projektu lub rozdzielnicy.
