Przetwornik temperatury z wyjściem napięciowym 0-10 V (AT-1U-DS) | Max-AT-1U-DS F&F

Opis i Kluczowe Cechy

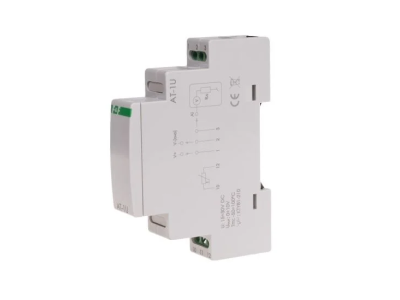

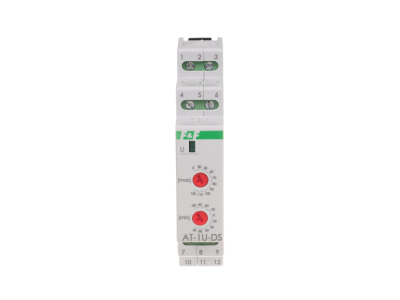

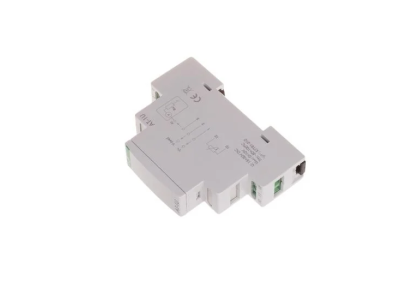

Przetwornik temperatury AT-1U-DS (symbol MAX-AT-1U-DS) to precyzyjne urządzenie do pomiaru temperatury z cyfrowym czujnikiem DS18B20, wyposażone w wyjście napięciowe 0÷10 V. Przeznaczony do współpracy z sondami temperatury RT4, DS1820, DS18B20 lub DS18S20, gwarantuje dokładność ±0,25°C. Zasilany napięciem 12÷30 V DC, charakteryzuje się niskim poborem mocy (0,8 W) i kompaktowymi wymiarami (1 moduł, 18 mm).

• Wyładowanie napięciowe 0÷10 V: Kompatybilne z większością systemów automatyki i sterowania, umożliwia bezpośrednią współpracę z regulatorami, PLC i sterownikami przemysłowymi.
• Zakres pomiarowy -50÷120°C: Uniwersalny zakres dla przemysłowych aplikacji grzewczych, chłodniczych i wentylacyjnych.
• Błąd przetwarzania ±0,25°C: Wysoka precyzja pomiaru zapewnia dokładne sterowanie procesami technologicznymi.
• Niskie zasilanie 12÷30 V DC: Możliwość zasilania z istniejących obwodów sterujących, kompatybilny z typowymi napięciami w układach automatyki.
• Pobór mocy 0,8 W: Minimalne obciążenie dla źródła zasilania, energooszczędne rozwiązanie.

Zgodność z Normami

Przetwornik spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego. Posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami dotyczącymi urządzeń pomiarowych i automatyki przemysłowej.

Zastosowanie

Przetwornik temperatury AT-1U-DS znajduje zastosowanie w systemach monitoringu i sterowania temperaturą w instalacjach przemysłowych, budynkach oraz maszynach.

• Sterowanie systemami grzewczymi, chłodniczymi i klimatyzacyjnymi.
• Monitorowanie temperatury w szafach sterowniczych, rozdzielniach i maszynach przemysłowych.
• Pomiar temperatury w procesach technologicznych wymagających precyzyjnego sterowania.
• Aplikacje w systemach wentylacji i klimatyzacji budynków.

Wskazówki Montażowe

Montaż przetwornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie TH-35 (1 moduł, 18 mm) w szafie sterowniczej lub rozdzielnicy. Podłączenie zasilania i sygnału wyjściowego wykonać zgodnie z dokumentacją techniczną, używając zacisków śrubowych 2,5 mm². Moment dokręcający nie powinien przekraczać 0,4 Nm. Przed montażem upewnić się, że temperatura pracy (-25÷50°C) jest odpowiednia dla warunków otoczenia. Przetwornik współpracuje z cyfrowymi czujnikami temperatury DS1820, DS18B20 lub DS18S20 – należy je odpowiednio dobrać do aplikacji.

FAQ

• Jakie czujniki temperatury są kompatybilne z AT-1U-DS? Przetwornik współpracuje z czujnikami DS1820, DS18B20, DS18S20 oraz sondami RT4. Dokładny dobór zależy od zakresu pomiarowego i aplikacji.
• Czy przetwornik wymaga dodatkowego zasilania? Tak, wymaga zasilania napięciem stałym 12÷30 V DC. Pobór mocy wynosi 0,8 W.
• Jaki jest zakres pomiarowy temperatury? Przetwornik mierzy temperaturę w zakresie od -50°C do 120°C z dokładnością ±0,25°C.
