Przetwornik sygnału/separator, uniwersalny ACT20M-UI-AO-S, U, I, R, V, RTD/TC, sygnały DC U/I | 1176030000 Weidmuller

Opis i Kluczowe Cechy

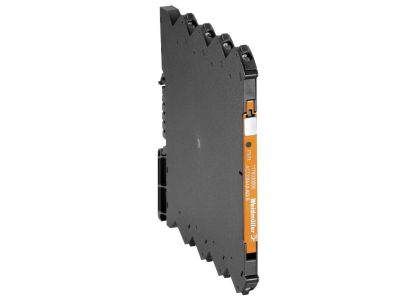

Przetwornik sygnału/separator oznaczony symbolem ACT20M-UI-AO-S (nr kat. 1176030000) to uniwersalne urządzenie pomiarowe przeznaczone do konwersji i izolacji sygnałów DC, a także sygnałów z czujników rezystancyjnych (RTD) i termopar (TC). Dzięki szerokiemu zakresowi obsługiwanych sygnałów – napięciowych (U), prądowych (I), rezystancyjnych (R) oraz temperaturowych – stanowi elastyczne rozwiązanie do zastosowań w systemach automatyki przemysłowej.

• Uniwersalna obsługa sygnałów: Przyjmuje sygnały napięciowe, prądowe, rezystancyjne oraz z czujników RTD i TC, co pozwala na integrację z różnorodnymi czujnikami i przetwornikami bez konieczności stosowania wielu różnych modułów.
• Separacja galwaniczna: Wbudowany separator zapewnia izolację elektryczną między obwodami wejściowymi a wyjściowymi, eliminując pętle mas i zakłócenia oraz podnosząc bezpieczeństwo instalacji.
• Wyjście analogowe (AO): Wersja z wyjściem analogowym (zgodnie z oznaczeniem AO) umożliwia bezpośrednie sterowanie aktuatorami lub przekazywanie sygnału do sterownika PLC.
• Zastosowanie w sygnałach DC: Specjalnie zaprojektowany do pracy z sygnałami stałoprądowymi (napięciowymi i prądowymi), co czyni go idealnym do systemów automatyki opartych na standardach 0‑10 V i 4‑20 mA.

Zgodność z Normami

Przetwornik spełnia wymogi obowiązujących dyrektyw europejskich i posiada oznaczenie CE. Zastosowano rozwiązania zgodne z ogólnie przyjętymi standardami branżowymi dla aparatury pomiarowej i separacyjnej. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki uniwersalności i separacji galwanicznej przetwornik ACT20M-UI-AO-S znajduje zastosowanie w szerokim spektrum instalacji automatyki przemysłowej i budynkowej.

• Pomiar i konwersja sygnałów z czujników temperatury (RTD, termopary) w układach regulacji i monitoringu.
• Izolacja sygnałów prądowych i napięciowych między sterownikami PLC a urządzeniami wykonawczymi.
• Adaptacja sygnałów rezystancyjnych (np. z potencjometrów, czujników rezystancyjnych) do standardowego zakresu 0‑10 V lub 4‑20 mA.
• Tworzenie bezpiecznych barier separacyjnych w systemach pomiarowych, gdzie wymagana jest ochrona przed przepięciami i zakłóceniami.

Wskazówki Montażowe

Montaż przetwornika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) – szczegółowe informacje znajdują się w dokumentacji technicznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta, aby zapewnić prawidłowe połączenia i nie uszkodzić zacisków.

FAQ

• Czy przetwornik zapewnia separację galwaniczną? Tak, urządzenie jest separatorem sygnałów – posiada wbudowaną izolację galwaniczną między wejściem a wyjściem, co chroni obwody przed zakłóceniami i pętlami mas.
• Jakie typy sygnałów RTD i TC obsługuje? Przetwornik obsługuje standardowe termorezystory (RTD) oraz termopary (TC) – dokładne typy (Pt100, typu K, J itp.) należy potwierdzić w dokumentacji technicznej dla konkretnego modelu.
• Czy urządzenie montuje się na szynie DIN? Tak, przetwornik można zamontować na szynie DIN TH35 – jest to standardowy sposób instalacji dla tego typu aparatury modułowej.
