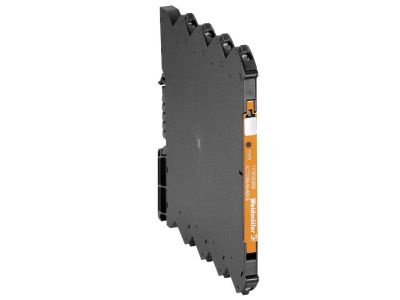

Przetwornik sygnału/separator, konfigurowalny, bez zasilania czujnika ACT20M-AI-AO-E-S | 1176010000 Weidmuller

Opis i Kluczowe Cechy

Przetwornik sygnału/separator ACT20M-AI-AO-E-S (nr katalogowy 1176010000) to konfigurowalne urządzenie przeznaczone do izolacji galwanicznej oraz konwersji sygnałów analogowych. Zaprojektowany do pracy bez zewnętrznego zasilania czujnika, co upraszcza instalację i redukuje liczbę potrzebnych komponentów. Montowany na szynie DIN, zajmuje minimalną przestrzeń w szafie sterowniczej.

• Wejście i wyjście analogowe (AI/AO): Umożliwia podłączenie standardowych sygnałów pomiarowych (np. 4–20 mA, 0–10 V) oraz ich konwersję z zachowaniem separacji galwanicznej między stroną wejściową a wyjściową.
• Konfigurowalność: Zakresy sygnałów oraz parametry pracy można dostosować do konkretnych potrzeb aplikacji – szczegóły konfiguracji znajdują się w dokumentacji producenta.
• Izolacja galwaniczna: Zapewnia bezpieczne oddzielenie obwodów, eliminuje pętle mas i chroni wrażliwe elementy sterownika przed zakłóceniami.
• Bez zasilania czujnika: Urządzenie nie wymaga dodatkowego źródła zasilania dla podłączonego czujnika – energię czerpie z pętli sygnałowej, co obniża koszty i ułatwia okablowanie.
• Montaż na szynie DIN: Kompaktowa obudowa pasuje do standardowej szyny TH35, co pozwala na oszczędność miejsca w szafie rozdzielczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kompatybilności elektromagnetycznej (EMC) oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach przemysłowych zgodnych z dyrektywami niskonapięciowymi.

Zastosowanie

Przetwornik ACT20M-AI-AO-E-S znajduje zastosowanie wszędzie tam, gdzie konieczna jest izolacja galwaniczna sygnałów analogowych oraz ich konwersja między różnymi standardami – szczególnie w systemach automatyki przemysłowej i sterowania procesami.

• Separacja sygnałów z czujników (temperatury, ciśnienia, przepływu) przed podaniem do sterownika PLC
• Konwersja między standardami sygnałowymi, np. z napięciowego (0–10 V) na prądowy (4–20 mA) w pętlach pomiarowych
• Eliminacja pętli masowych i zakłóceń w okablowaniu między urządzeniami polowymi a szafą sterowniczą
• Zastosowanie w obwodach bezpieczeństwa, gdzie wymagana jest separacja obwodów iskrobezpiecznych lub galwaniczna izolacja między strefami

Wskazówki Montażowe

Montaż i podłączenie przetwornika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przestrzegać lokalnych przepisów instalacyjnych oraz norm dotyczących kompatybilności elektromagnetycznej.

FAQ

• Czy przetwornik wymaga zewnętrznego zasilania dla czujnika? Nie, zgodnie z nazwą jest to wersja bez zasilania czujnika – urządzenie pobiera energię z pętli sygnałowej. Szczegółowe warunki pracy (np. minimalne napięcie pętli) należy sprawdzić w karcie katalogowej producenta.
• Jaki jest stopień ochrony (IP) tego separatora? Dokładny stopień ochrony IP nie został podany w dostępnych danych. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. Zaleca się instalację w suchym, czystym pomieszczeniu.
• Czy mogę samodzielnie konfigurować zakresy sygnałów? Tak, przetwornik jest konfigurowalny. Sposób konfiguracji (zwory, przełączniki DIP, oprogramowanie) oraz dostępne opcje są opisane w dokumentacji dołączonej do produktu.
