przetwornik sygnału "ciągły na impuls" z nastawą długości impulsu PSI-02D-230V montaz na szynie DIN | PSI-02D-230V F&F

Opis i Kluczowe Cechy

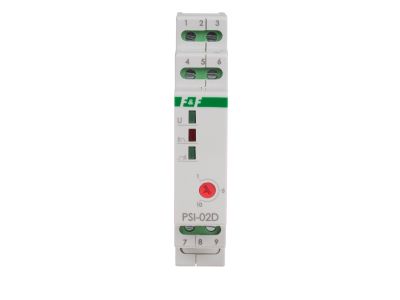

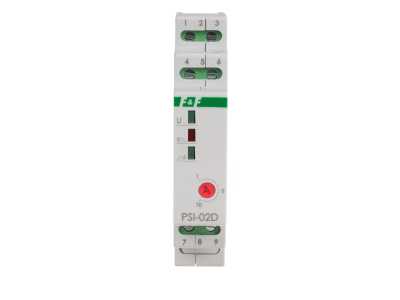

Przetwornik sygnału PSI-02D-230V to urządzenie elektroniczne montowane na szynie DIN, które konwertuje ciągły sygnał sterujący na pojedyncze impulsy wyjściowe. Zasilane napięciem 230V, generuje impulsy na wyjściu po wykryciu zbocza narastającego lub opadającego na wejściu sterującym. Umożliwia precyzyjne sterowanie układami automatyki przemysłowej.

• Konwersja sygnału ciągłego na impulsy: Pozwala na współpracę z układami wymagającymi sygnałów impulsowych, np. liczniki, przekaźniki czasowe lub sterowniki PLC.
• Dwa niezależne wyjścia impulsowe: Pierwsze wyjście aktywowane zboczem narastającym, drugie – opadającym, z możliwością indywidualnej nastawy czasu trwania impulsu.
• Zasilanie 230V AC: Kompatybilny z typowymi instalacjami przemysłowymi i budynkowymi.
• Montaż na szynie DIN: Umożliwia szybki i uporządkowany montaż w szafach sterowniczych i rozdzielnicach.
• Precyzyjna nastawa czasu impulsu: Użytkownik może dostosować czas trwania impulsu do wymagań aplikacji (zakres nastawy nie został podany w danych produktu – sprawdź dokumentację).

Zgodność z Normami

Przetwornik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi urządzeń niskonapięciowych i kompatybilności elektromagnetycznej. Zastosowanie w instalacjach zgodnych z normami IEC 61000-6-2 i IEC 61000-6-4.

Zastosowanie

Przetwornik PSI-02D-230V znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania i monitoringu, gdzie wymagana jest konwersja sygnału sterującego.

• Sterowanie licznikami impulsowymi, np. do pomiaru zużycia mediów (woda, gaz, energia).
• Aktywacja przekaźników czasowych lub układów opóźniających w instalacjach przemysłowych.
• Interfejsowanie między urządzeniami o różnych typach sygnałów sterujących.
• Integracja z systemami SCADA lub sterownikami PLC wymagającymi sygnałów impulsowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w środowisku wolnym od napięcia. Przetwornik należy zamontować na szynie DIN w szafie sterowniczej, zachowując odpowiednie odstępy od innych urządzeń (min. 5 mm) dla zapewnienia prawidłowej wentylacji. Połączenia wykonać zgodnie z oznaczeniami na obudowie: wejście sterujące UST, wyjścia impulsowe 9/12, zasilanie 230V. Przed uruchomieniem sprawdzić poprawność połączeń i izolację kabli.

FAQ

• Jaki jest zakres nastawy czasu impulsu? Dokładny zakres nie został podany w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową urządzenia.
• Czy przetwornik wymaga dodatkowych zabezpieczeń? Tak – na etapie projektowania układu należy uwzględnić zabezpieczenia przeciwzwarciowe i przeciwprzepięciowe stosownie do wymagań normy PN-EN 60204-1.
• Czy urządzenie współpracuje z sygnałami niskonapięciowymi? Przetwornik jest przystosowany do współpracy z sygnałami sterującymi o poziomie 24V DC/AC (wejście UST), typowym dla układów automatyki przemysłowej.
